実験用分析器 UHV-103Aテスト用抵抗性卓上型
お気に入りに追加する
商品比較に追加する
特徴
- 応用分野
- 実験用, テスト用
- 測定
- 抵抗性
- 設定
- 卓上型, 携帯型
- 使用モード
- 自動
- その他の特徴
- デジタル, 校正, 制御用
詳細
概要
主な特徴
仕様

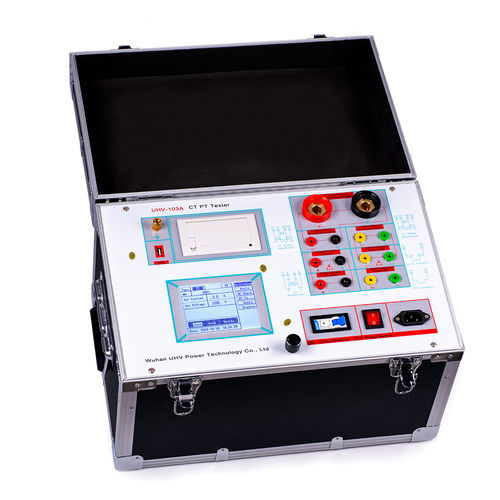

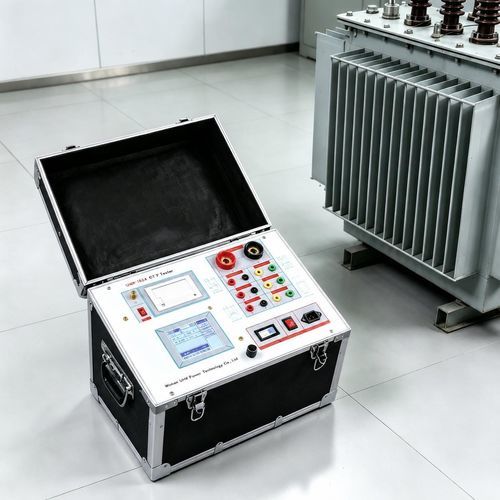

- UHV-103Aは、保護用および計量用の電流変成器（CT）および電圧変成器（PT）の自動試験に用いる携帯型測定器で、試験室および出張試験の両方に適しています。
- 励磁特性、変比、極性、脱磁（degauss）、5%および10%誤差曲線、二次回路チェック、電源周波数交流耐圧試験および二次負荷測定を提供します。
- 大画面グラフィカルLCD、内蔵マイクロ高速プリンタ、USBデータ出力を備え、現場印刷とPCでの報告書作成が可能です。
主な特徴
- 単体で全試験項目を実施可能（追加の補助機器不要）；ブッシングに組み込まれたCTの試験や変圧器固有の極性試験に対応。
- 規格に基づくCT/PT励磁の屈曲点を自動判定し、5%・10%誤差曲線を自動生成。
- GB1207、GB1208等の関連規格に適合。
- 停電後も保持される最大3000件の試験データ保存、USBメモリによるデータ出力、標準PCで読み取り可能でWordレポート作成に対応。
- 内蔵マイクロ高速プリンタと直感的な画面プロンプトにより現場での効率的な操作が可能。
仕様
- 動作電源：AC 220 V ±10%、50 Hz。
- 機器出力：0–1200 V、5 kVA；最大設定電流 20 A。
- 大電流出力：0–600 A。
- 励磁測定精度：≤ 0.5%（0.2%×読み値 + 0.3%×レンジ）。
- 二次巻線抵抗測定範囲：0.1–300 Ω；精度：≤ 1.0%（0.4%×読み値 + 0.6%×レンジ）。
- 二次実負荷測定範囲：5–500 VA；精度：≤ 0.5%（0.2%×読み値 + 0.3%×レンジ）± 0.1 VA。
- 位相（角差）測定範囲：1–99.9 分；分解能：0.1 分。
- CT変比測定範囲：≤ 25 000 A/5 A（5 000 A/1 A）；精度：≤ 0.5%（0.2%×読み値 + 0.3%×レンジ）。
- 追加の測定項目（記載）：範囲 ≤ 500 kV；精度：≤ 0.5%（0.2%×読み値 + 0.3%×レンジ）。
- 動作温度：-10 °C～40 °C；動作湿度：≤ 90%。
- 外形寸法（W×D×H）：410 mm × 260 mm × 340 mm；本体重量：25 kg。
