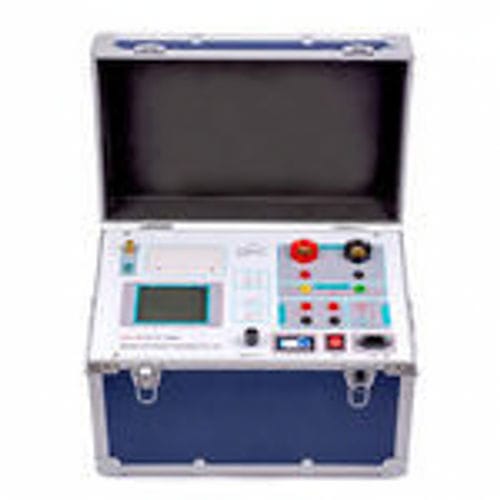

絶縁試験機 UHV-107

電圧高電圧極性

UHV-107 は、保護用および計測用クラスの電流変成器（CT）および電圧変成器（PT）の自動試験を目的としたボルト・アンペア特性試験機で、実験室および現場試験の両方に対応します。自動計測・解析、現場での報告、データ管理機能を統合し、CT/PT 試験のワークフローを簡素化します。

主な特長

• オールインワン動作：励磁曲線、比率測定、極性検査、脱磁、5%/10% 誤差曲線、二次負荷試験、交流耐量試験を外部機器なしで実施。
• 自動解析：励磁の knee-point（屈曲点）を自動検出し、5%/10% の誤差曲線を自動生成。
• 直感的な操作性：大型グラフィック LCD を備えたスマートコントローラで操作が簡単。
• 現場での報告：統合マイクロサーマルプリンタにより即時に結果を出力。
• 高度なデータ管理：最大3,000件の試験セットをバッテリーバックアップで保存し、USB エクスポートで標準 PC 上の Word レポートを生成可能。
• 現場向け設計：携帯可能なコンパクト設計で現場での使用に適合。

技術仕様

• 動作電源：AC 220V ±10%, 50Hz
• 機器出力（電圧/電流）：0 ~ 2500 V（ピーク値、最大20 A）。注：0〜5 A は実測値；>5 A〜20 A は計算値。
• 高電流出力：0 ~ 600 A
• 励磁測定精度：≤ 1.0%（0.5% × 測定値 + 0.5% ×レンジ）
• CT 比率測定範囲：≤ 3000 A/1 A（相当 15000 A/5 A）
• CT 比率精度：≤ 0.5%
• PT 比率測定範囲：≤ 500 kV
• PT 比率精度：≤ 0.5%
• 使用環境 — 温度：-10 ℃〜40 ℃；湿度：≤ 90%；高度：≤ 1000 m
• 外形寸法：410 mm × 260 mm × 340 mm
• 重量：≤ 25 kg
