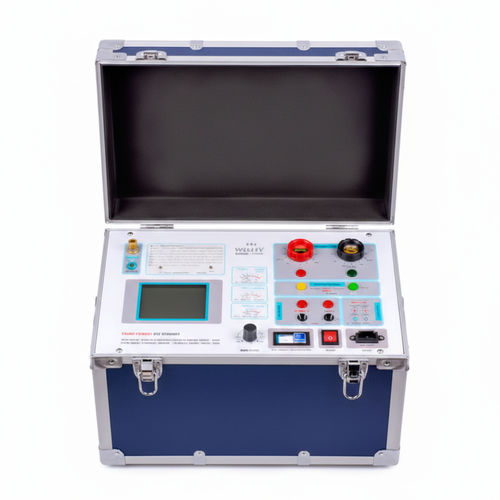

電気回路網用分析器 UHV-109

実験用テスト用極性

UHV-109 CT/PT 極性テスターは、保護用（P-class）および計測用（metering-class）の電流変成器（CT）と電圧変成器（PT）の検査を、実験室および現場で自動化して行う携帯型機器です。オンサイト印刷やデジタル報告機能を統合し、試験・据付作業の効率化とトレーサビリティを提供します。

主な機能

• CTおよびPTの極性・特性の自動検出と検査（外部補助装置を必要としない単一ユニット運用）。
• GB 20840.3-2013、GB 20840.2-2014 および関連するIEC/GB規格に準拠。
• 励磁のインフレクション（Knee）ポイントの自動検出および5%/10%の誤差曲線の自動生成。
• 現場で即時印字可能な高速サーマルプリンタを内蔵。
• インテリジェントコントローラと大画面グラフィカルLCDによる操作性の向上。
• バッテリーバックアップ付き内部メモリに3,000件以上の試験データを保存可能；停電後もデータ保持。
• USBエクスポートおよび標準PCでのワンクリックWordレポート生成に対応。
• 実験室および現場での据付作業に適したコンパクトで携帯可能な設計。

技術仕様

• 電源：AC 220V ±10%、50 Hz。
• 出力（電圧）：0 ～ 2500 V（電流上限 設定可能、最大20 A）。
• 大電流出力：0 ～ 1000 A。
• 励磁測定精度：≤ 0.5%（0.3% × 読み値 + 0.2% × 測定範囲）。
• CT比測定範囲：≤ 5000 A/1 A（25,000 A/5 A）；CT比精度：≤ 0.5%。
• PT比測定範囲：5 ～ 220 kV；PT比精度：≤ 0.5%。
• 使用環境：温度 −10 ℃～40 ℃、湿度 ≤ 90%、高度 ≤ 1000 m。
• 外形寸法（W×D×H）：410 mm × 260 mm × 340 mm。
• 重量：≤ 25 kg（操作上の携帯重量は説明内で ≤ 22 kg と記載あり）。
