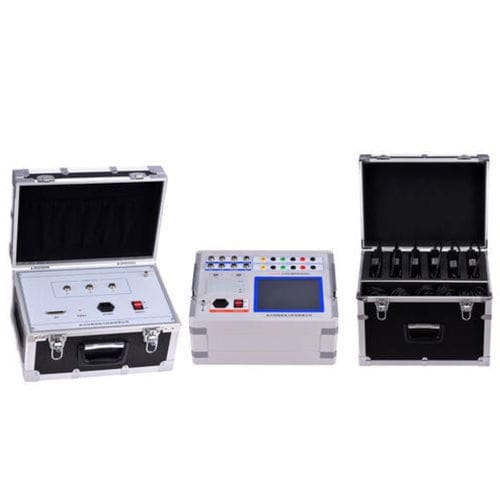

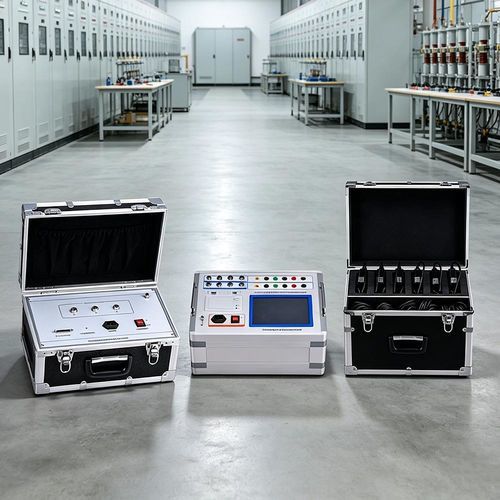

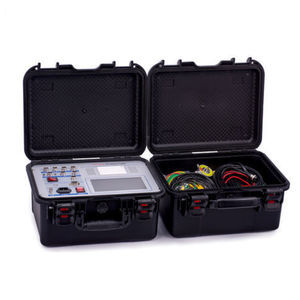

ブレーカー用分析器 UHV-406

相対湿度速度携帯型

Product Introduction
UHV-406 二重接地式遮断器解析装置は、油少量・油大量・真空・SF6など各種高電圧遮断器の機械特性を正確に測定します。遮断器の状態評価、動的解析、故障診断に必要な時間・速度・移動量・コイル特性を変電所および現場で取得できます。

製品パラメータ / 技術パラメータ

• 時間測定：12自然動作時間に対応。開閉位相差、バウンス回数を測定。測定レンジ：1 ms–99 ms（0.01 ms）；1 ms–999 ms（内部トリガー 0.01 ms）；1000 ms–9999 ms（0.1 ms）；10000 ms–200000 ms（1 ms）。外部トリガー：0.01 ms–200 s。精度（≤1000 ms）：0.05% ± 0.1 ms。
• 速度測定：瞬時分離/閉鎖速度、ストローク・角度区間の平均速度を測定。センサ別範囲：0.1 mm センサ 0.01–20.00 m/s；345°角度センサ 0.01–20.00 m/s；レーザーセンサ 0.01–15.00 m/s。
• 移動量測定：可動接点ストローク、接点開距離、オーバートラベル、オーバーシュート/リバウンドを測定。範囲：線形センサ 0–50 mm（分解能 0.1 mm）；回転センサ 0–1000 mm（分解能 0.08°）※15°程度の無効域あり、設置時有効表示域は約160–200°；加速度センサ 0–300 mm（分解能 0.1 mm）。
• コイル電流：最大 20 A、分解能 0.01 A。コイル抵抗：0–2000 Ω、分解能 0.01 Ω。
• 電源：本体 AC 220 V ±10%、50 Hz ±10%。DC出力：DC 6–270 V 可変；短時間出力 DC24 V ≤15 A、DC220 V ≤20 A。
• 外部トリガー：AC/DC 10–300 V、電流 ≤120 A。
• 絶縁スイッチ機能：DC出力 6–270 V 可変；出力時間 0.01–20 s 設定可；破断信号最大取得時間 200 s；開閉時間、三相差、バウンス時間・回数を測定可能。
• 環境・寸法：本体 400 × 263 × 175 mm；使用温度 −20°C〜+50°C；相対湿度 ≤ 90%。

製品の特徴

• 8.4インチ日差し下視認可能カラータッチスクリーン、組込みOSとWindows風インターフェースを備え現場操作に適合。
• 高速サーマルプリンタ内蔵で現場での帳票出力が可能。
• 内蔵可変DC電源（DC 20–265 V / 20 A）により外部電源不要でコイル給電が可能。
• 線形・回転・汎用センサを含むセンサキット、クイックコネクトブラケットで工具不要の迅速取付。
• SF6開閉器、GIS、真空・油遮断器の国内外各種に対応。
• 単一試験サイクルで全データと波形を取得し現場の試験効率を向上。
• 30,000件の試験記録を保存（メモリカードで拡張可能）し、RTCにより正確なタイムスタンプ付与。
• USBインターフェースによりデータを直接エクスポートしPCで解析可能。
• 多チャネル測定：12接点断、6閉合抵抗、3グラファイト接点、3二重接地端子を同時測定。
• 高度解析機能：包絡線生成（2–10動作）や振動周波数診断による機構評価。
• 800 kV級変電所耐干渉設計。

仕様

• 型番：UHV-406
• 主な機能：動作時間、速度、移動量、バウンス特性、コイル電流・抵抗、外部トリガー、絶縁スイッチ試験の測定。
• 時間レンジ：1 ms–200000 ms（複数レンジ、0.01/0.1/1 ms の分解能）。
• 速度レンジ：センサにより最大 20.00 m/s、レーザーは最大 15.00 m/s。
• 移動量レンジ：線形 0–50 mm（0.1 mm）；回転 0–1000 mm（0.08°）。
• コイル電流/抵抗：最大 20 A（0.01 A）；0–2000 Ω（0.01 Ω）。
• 電源：AC 220 V ±10%、50 Hz ±10%；DC出力 6–270 V 可変。
• 記録容量：30,000 件、メモリカードで拡張可能。
