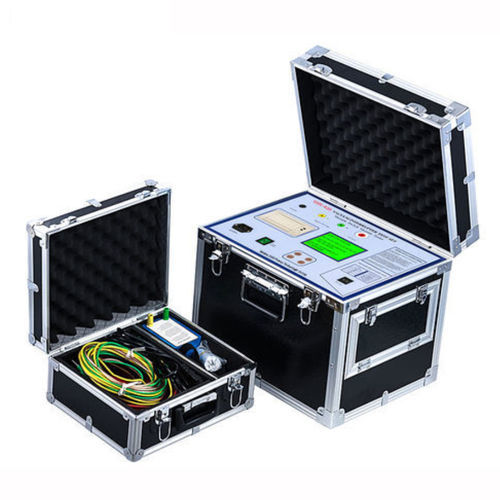

真空試験機器 UHV-420

電圧自動交流

商品概要
UHV-420 真空遮断器試験セットは、真空遮断器の真空度を現場で定量測定するための装置です。非分解の励磁コイルを採用し、予防検査や保守試験に適しています。

製品詳細
検出対象: 各種真空スイッチ管
検出方法: 分解不要の新型励磁コイルによる測定
適用範囲: 各種真空スイッチの試験に対応する多目的装置
測定範囲: 10^-5 ～ 10^-1 Pa
測定精度: 表示された各レンジで概ね±10%（10^-5–10^-4、10^-4–10^-3、10^-3–10^-2、10^-2–10^-1 Pa）
磁界電圧: 1700 V
パルス電界高電圧: 30 kV
真空試験時のチューブ開口距離: 通常使用距離
使用環境: -20℃～40℃
正味重量: 24 kg
寸法 (W×D×H): 410 × 320 × 370 mm
サンプラー: マグネトロンコイル

別名

• 真空遮断器試験器
• 真空度試験器
• 真空遮断器試験セット

特徴

• 各種真空スイッチの消弧室内の真空度を定量的に測定できます。
• 現場で真空スイッチを分解せずに測定可能な非分解測定方式。
• 保守向けに適した正確で信頼性の高い試験結果を提供します。
• 現場作業者向けに操作が簡単で扱いやすい設計。
• 試験データの保存、印刷、閲覧が可能です。
• 電力、鉄鋼、石油化学、繊維、石炭、鉄道等の業界で利用可能です。
• 重量24 kg程度で持ち運びしやすい設計。

特徴 / 仕様（概要）

• 型番: UHV-420
• 検出対象: 各種真空スイッチ管
• 検出方法: 非分解測定（励磁コイル）
• 測定範囲: 10^-5 ～ 10^-1 Pa
• 測定精度: 各レンジで概ね±10%
• 磁界電圧: 1700 V
• パルス高電圧: 30 kV
• 動作温度: -20℃～40℃
• 正味重量: 24 kg
• 寸法 (W×D×H): 410 × 320 × 370 mm
• サンプラー種別: マグネトロンコイル
