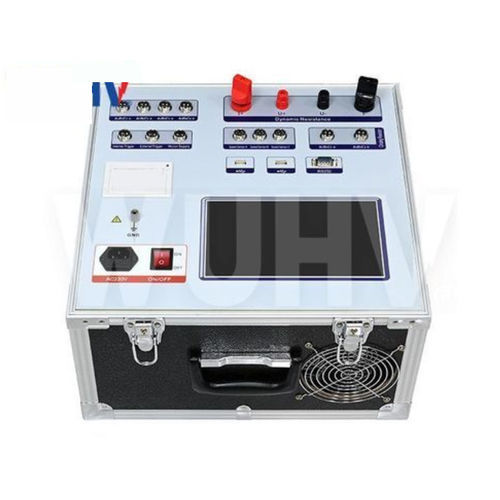

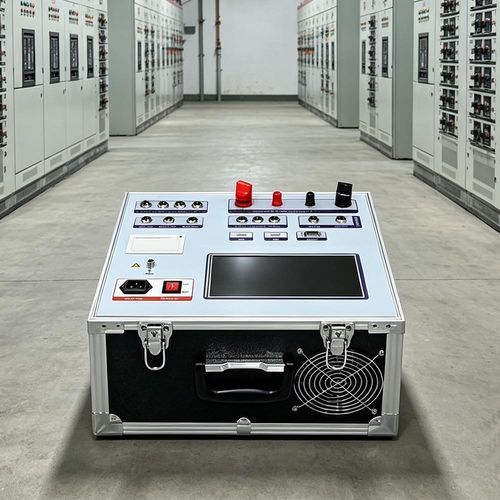

ブレーカー用分析器 UHV-412

抵抗性電源電圧

製品概要
UHV-412は油封式（最小油・多油）、真空、SF6などの高電圧遮断器を対象に、機械的および電気的な精密試験を行う解析装置です。GB1984-2014およびDL/T846.3-2017に準拠し、開閉時間、抵抗、動的抵抗など、変電所での据付・保守・診断に必要な測定を提供します。

技術仕様
時間測定：開閉イベント用12チャンネル；複数の測定レンジと最大0.01 msの分解能（01–99 ms / 1–999 ms / 1000–9999 ms / 10000–200000 ms）。内部トリガ 1 ms–200000 ms、外部トリガ 0.01 ms–200 s。1000 ms以内の精度：0.05 % ± 0.1 ms。
閉合抵抗：30 Ω–10 kΩ、分解能 0.1 Ω、精度 ≤1 % ± 2 digit。
動的抵抗：最大200 A出力、測定範囲 0–50 mΩ、精度 ≤0.5 % ± 0.5 µΩ。
速度測定：リニアセンサー（0.01–25.00 m/s）、345°角度センサー（0.01–25.00 m/s）、レーザーセンサー（オプション、0.01–15.00 m/s）；典型精度 0.05 % ± 0.1 ms。
ストローク測定：リニア 0–50 mm（分解能 0.1 mm）、回転換算 0–1000 mm（分解能 0.08°）、加速度 0–300 mm（分解能 0.1 mm）；精度 ±(1%L + 0.2) mm。
コイル電流／抵抗：コイル最大電流 20 A（分解能 0.01 A、精度 ±5 %）；コイル抵抗 0–2000 Ω（分解能 0.01 Ω、精度 ±5 %）。
電源とトリガ：入力 AC220 V ±10 %、DC出力 DC6–270 V 可変（短時間：DC24 V ≤15 A、DC220 V ≤20 A）；外部トリガ AC/DC10–300 V、電流 ≤120 A。
絶縁スイッチ試験：DC6–270 V出力可変、出力時間 0.01–20 s、破断信号最大取得時間 200 s、閉合/開放時間・三相差・チャタリング時間・周波数を測定。
環境・寸法：本体 400 × 380 × 285 mm、動作温度 -20 °C～+50 °C、相対湿度 ≤90 %。

製品の特徴

• 開閉イベントを完全に記録する12チャンネル同期時間測定
• 200 A対応の動的抵抗試験で接点診断を現場で実行可能
• DC6–270 Vの可変DC電源を内蔵し、短時間の高電流出力に対応
• リニア・回転・角度・加速度・オプションのレーザー等、複数センサー対応とクイックコネクト
• 現場で即時出力可能なサーマルプリンタを内蔵、USB/オプションのRS232/WiFiでデータ出力
• 最大30,000試験の保存（タイムスタンプ付）とメモリ拡張対応
• 500 kV級変電所環境での耐干渉設計

技術仕様（要約）

• モデル：UHV-412
• 準拠規格：GB1984-2014、DL/T846.3-2017
• 時間チャンネル：12；分解能 0.01 ms–1 ms（レンジ依存）；精度（1000 ms以内）0.05 % ± 0.1 ms
• 閉合抵抗：30 Ω–10 kΩ、分解能 0.1 Ω
• 動的抵抗：0–50 mΩ、最大200 A出力
• 速度センサー：リニア 0.01–25.00 m/s；角度 0.01–25.00 m/s；レーザー（オプション）0.01–15.00 m/s
• ストローク：リニア 0–50 mm（0.1 mm）；回転換算 0–1000 mm（0.08°）；加速度 0–300 mm（0.1 mm）
• コイル電流/抵抗：最大20 A / 0–2000 Ω
• 電源：AC220 V ±10 %；DC出力 DC6–270 V 可変
• 外部トリガ：AC/DC10–300 V；電流 ≤120 A
• 寸法・環境：400×380×285 mm；-20 °C～+50 °C；RH ≤90 %
