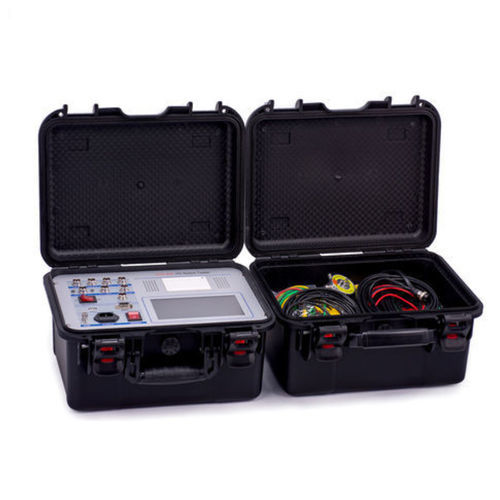

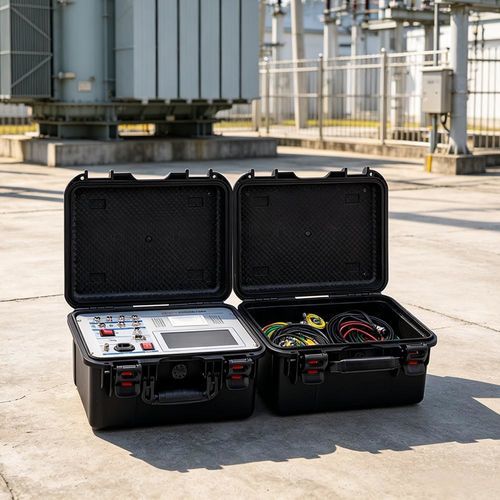

ブレーカー用分析器 UHV-408

電気抵抗電圧速度

導入
UHV-408は高電圧遮断器の動的試験用ポータブルアナライザです。油封式、真空式、SF6、GISなどの技術と各電圧レベルに対応し、最大12チャネルの接点を同時に取得して、時間、ストローク、速度、コイル電流、コイル抵抗を波形付きで計測します。

技術仕様
時間測定：内部/外部トリガ、1 ms〜10000 ms、分解能最大0.01 ms；200 ms以内の精度：0.05% ± 0.1 ms。
速度測定：線形センサおよび角度センサ；線形レンジ0.01〜20.00 m/s（0.1 mmセンサ）；345°角度エンコーダ、0.01°分解能。
ストローク測定：標準線形センサ0〜50 mm（分解能0.1 mm）；オプション100〜1000 mm；エンコーダ測定範囲0〜1000 mm。
電流/抵抗：最大30 A（分解能0.01 A）；コイル抵抗最大1000 Ω（分解能0.01 Ω）。
電源：AC 220 V ±10%、50 Hz ±10%；DC出力20〜270 V可変、短時間DC220V ≤ 20 A、出力4400 W。
外部トリガ：AC/DC 10〜300 V、電流 ≤ 120 A。
動作環境：-20 °C〜+50 °C；相対湿度 ≤ 90%。

特長

• SF6スイッチ、GIS装置、真空/油式遮断器、真空コンタクタ、特殊遮断器に対応。最大12点（主6点＋補助6点）の金属接点を同時測定し、波形を記録します。
• 7インチのサンライト可読カラー表示、メニュー操作とクイックテスト機能を備えたUI；中国語/英語の二言語表示；12チャネルのステータス、時間、ストローク、速度、波形を同時表示し、指定区間の平均速度解析を行います。
• 外部二次電源を必要としない内蔵DC電源（20〜270 V可変）を搭載し、短絡保護と警報を備える。二重回路設計により制御回路片方が故障しても試験を継続可能。
• 多機能固定ジョイントを備えた線形/回転センサで取り付けが容易。線形センサは30〜1000 mmを現場で設定可能で、工場戻しは不要。
• 100件の試験データを保存可能なホストメモリと実時時計を搭載。USB（U-disk）およびRS232でデータ出力・PC接続が可能。オプションでRS232オンライン運用、内蔵高速サーマルプリンタあり。
• 内部ノイズ対策設計により500 kV変電所での信頼性の高い運用に適合。

注意事項
中国製。本機UHV-408は高電圧遮断器の保守、試運転および受入試験を目的とした専門機器です。

仕様 / 技術仕様

• 型式：UHV-408
• 時間範囲：1 ms〜10000 ms；分解能0.01 ms（≤999 ms）
• 速度：0.01〜20.00 m/s（線形センサ）；エンコーダ345° / 0.01°
• ストローク：0〜50 mm（標準）、オプション100〜1000 mm；分解能0.1 mm
• 電流/抵抗：最大30 A（0.01 A）；抵抗最大1000 Ω（0.01 Ω）
• DC出力：20〜270 V可変；DC220V ≤ 20 A（短時間）；出力4400 W
• 外部トリガ：AC/DC 10〜300 V、電流 ≤ 120 A
• 表示：7インチカラー、サンライト可読
• 保存：100件の試験データ；RTC内蔵
• 寸法：360 × 260 × 170 mm
• 動作温度：-20 °C〜+50 °C；相対湿度 ≤ 90%
