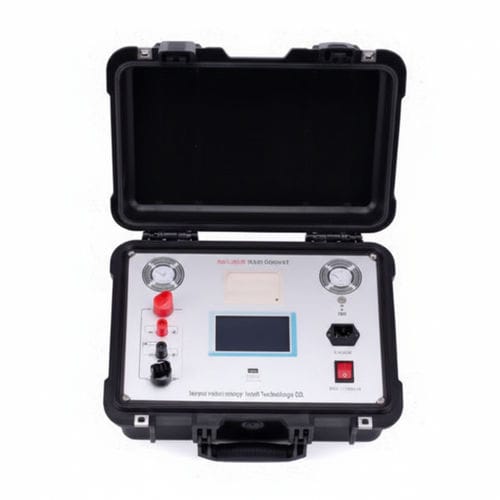

ループ抵抗試験機 UHV-H100P

携帯型デジタルUSB

UHV-H100Pは、スイッチ接点のループ抵抗およびケーブルの直流抵抗を低抵抗・大電流環境で測定するための接触（ループ）抵抗試験器です。現場での幅広い微小抵抗測定に対応します。

特徴

• 新しいスイッチング電源技術による大電流連続出力で接点の酸化膜を貫通し、信頼性の高い測定を実現します。
• 干渉環境下でもLCD表示は±1ワード内で安定し、良好な再現性を確保します。
• 高精度：デュアル高速16ビットΣ-Δ A/Dサンプリングとデジタル信号処理により最大分解能0.01 μΩを達成します。
• インテリジェント機能：測定中の自動範囲切替と、設定温度を超えた場合の過熱保護による出力停止を備えます。
• 信頼性の高い部品と温度補償回路により周囲温度の影響を低減し、堅牢なコネクタで耐振動性を向上しています。
• 試験設定の柔軟性：試験電流は50 Aまたは100 Aを選択可能、試験時間は5秒〜599秒で調整可能です。
• ユーザー操作性：回転入力による迅速なデータ入力、日付/時刻設定、リアルタイムの保存・印刷が可能です。
• USB転送：測定データはUSB（Uディスク）へ出力し、PCでの解析が可能です。
• 携帯性：小型・軽量で現場持ち運びに適しています。

特性 / 仕様

• 測定範囲: 0 ～ 2999.9 mΩ
• 分解能: 0 ～ 99.99 → 0.01 μΩ；100.0 ～ 2999.9 → 0.1 mΩ
• 試験電流: DC 50 A、100 A（2速固定出力）
• 測定精度: ±(0.5% rd + 2 d)
• 連続使用時間: 5 s ～ 599 s（調整可）
• 表示: 大型LCD表示
• 通信: Uディスクダンプ（USB）
• 電源: AC 220 V ±10% 50 Hz
• 総電力: 600 W
• 最大記録数: 200
• 動作環境: 温度 -10 ℃ ～ 40 ℃、湿度 ≤ 80% RH
• 寸法: 360 × 300 × 250 mm
• 重量: 8 kg（付属品なし）

追加情報 / 別称

• 別名: 接触抵抗テスト、ループテスタ
• 微小抵抗測定に対応した高分解能マイクロオーム計機能を搭載。
• 主要機能: オートレンジ、温度補償、過熱保護、USBによるデータ出力。
