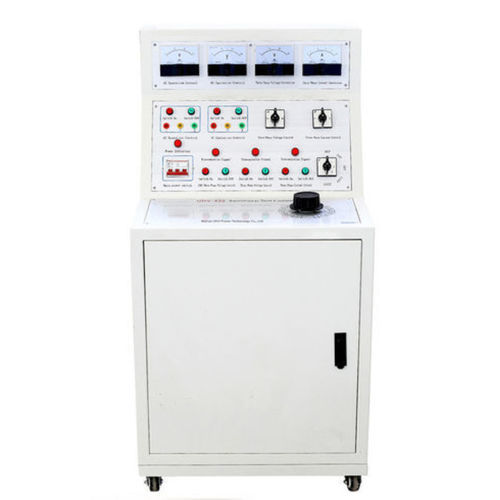

電源試験用ベンチ UHV-430

電流電圧電動式

概要

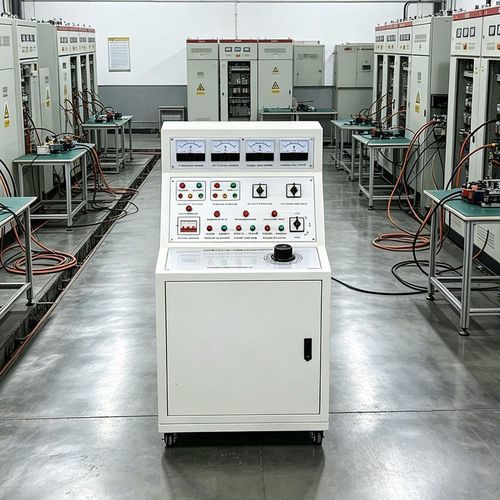

UHV-430 試験台は、高圧（HV）および低圧（LV）開閉装置の製造業者が工場での通電試験および機能試験を行うために設計されています。本試験台は複数の AC／DC 出力を内蔵し、運転条件の再現、保護動作や制御の確認、出荷前検査の効率化を可能にします。

製品詳細
本試験台は固定および可変の AC／DC 出力を備え、配線用の端子およびコンセントを装備しています。製品ページには典型的な接続例や配線方法を示す画像およびデモ動画を掲載しています。

技術的パラメータ（表）
電源: 三相4線 AC 380 V
出力電圧および電流:
- 三相 AC 100 V 出力（固定） — 1 組
- 三相 AC 0–10 A 出力（100 V、可変） — 1 組
- AC 電圧出力 AC 0–400 V（220 V 時、電流 < 10 A） — 1 組
- DC 動作電圧出力 DC 0–260 V — 1 組
- 単相 AC 220 V 出力（固定、コンセント） — 2 組
- 三相 AC 380 V 出力（固定、端子） — 1 組
- DC 固定電圧: 24 V、36 V、110 V、220 V — 1 組
寸法: 550×750×800 mm
重量: 45 kg

ニックネーム
開閉装置テストベンチ、開閉装置テスト台、開閉装置テスター

特徴

• 通電試験および機能試験をサポートする複数の AC／DC 電源を統合。
• コンセントや端子による直接接続で、配電盤の配線および確認を迅速化。
• 工場の試験ラインに適したコンパクトな設計。

特性 / 技術仕様

• 型式: UHV-430
• 入力電源: 三相4線 AC 380 V
• 主要出力: 三相 AC 100 V（固定） / 三相 AC 0–10 A（100 V、可変） / AC 0–400 V / DC 0–260 V
• 追加出力: 単相 AC 220 V（コンセント、2 組） / 三相 AC 380 V（端子、1 組） / DC 固定電圧 24 V、36 V、110 V、220 V
• 外形寸法（W×D×H）: 550 × 750 × 800 mm
• 質量: 約 45 kg
