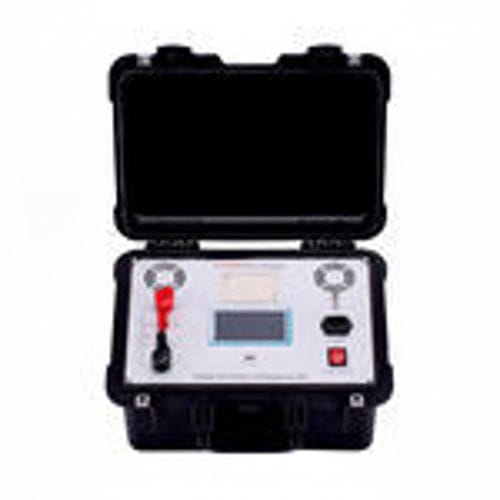

抵抗性試験機 UHV-H200P

デジタル

概要
UHV-H200Pは携帯型の高精度サーキットブレーカ接触（ループ）抵抗計であり、高圧・低圧の遮断器接点抵抗、ケーブルの直流抵抗など、低抵抗かつ大電流を必要とする測定用途に適しています。連続大電流出力とデジタルサンプリングにより再現性のある測定が可能です。

主な機能

• 連続大電流出力（50 A、100 A、150 A、200 A）により接点の酸化膜を除去し測定を安定化。
• 電磁的干渉下でもLCD表示は安定し、良好な再現性を確保。
• デュアルチャネル16ビットΣ-Δ A/Dサンプリングとデジタル信号処理による高分解能。
• 自動範囲切替と過熱保護を備えたインテリジェント制御（安全限度超過時に出力停止）。
• 温度補償回路および堅牢なコネクタで環境・振動の影響を低減。
• 試験時間の設定（5 s〜599 s）や複数の固定電流出力で検査手順に対応。
• タッチ操作対応インターフェース、装置内日付/時刻設定、測定結果のリアルタイム保存・印刷。
• USB（Uディスク）によるデータ出力でPC解析が可能。
• 現場作業に適した小型・携帯設計（付属品なしで11 kg）。

技術仕様

• 測定範囲：0 ～ 2999.9 mΩ
• 分解能：0〜99.99 → 0.01 mΩ；100.0〜2999.9 → 0.1 mΩ
• 試験電流：DC 50 A / 100 A / 150 A / 200 A（4段固定）
• 測定精度：±(0.5% 読値 + 2 digit)
• 連続動作時間（試験時間）：5 秒 ～ 599 秒（設定可能）
• 表示方法：大画面中国語LCD
• 通信／データ出力：Uディスクダンプ（USB）
• 電源：AC 220 V ±10% 50 Hz
• 総消費電力：1200 W
• 最大記録数：200
• 動作環境：温度 -10 °C ～ 40 °C；湿度 ≤ 80% RH
• 寸法：380 × 310 × 260 mm
• 質量：11 kg（付属品除く）

主な用途

• 高圧・低圧遮断器の接触抵抗測定。
• 配電盤やバスバー、コネクタのループ抵抗測定。
• ケーブルや接続部の直流抵抗試験。
• 変電所や産業設備での保守・試運転・受入試験。
