油圧フレキシブルパイプ

空気スチール製頑丈

製品概要

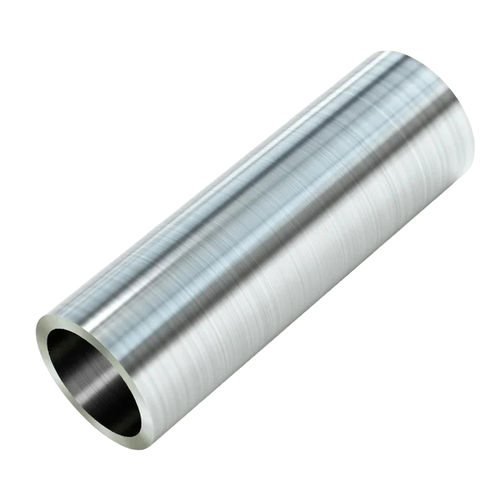

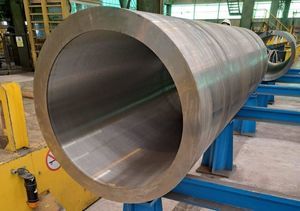

EAST AI 4140 ボアドチューブは、油圧シリンダーや空気圧シリンダーの筒体向けに精密加工された合金鋼管です。AISI 4140（DIN 42CrMo4）製で、焼入れ・焼戻し処理されており、ピストンシールや動的用途に適した硬さ、同心度、内面仕上げを備えています。

一般情報

• 型番：ボアドチューブ
• ブランド：EAST AI
• 材料：4140（AISI 4140 / DIN 42CrMo4）
• 状態：焼入れ・焼戻し

4140 ボアドチューブの利点

• 強度と靭性 – 4140合金鋼は、加圧用途に必要な降伏強度および引張強度を提供します。
• 疲労耐性 – 油圧システムや重機の動的荷重に適しています。
• 精密加工性 – ボーリング、ホーニング、ローラーバーニッシングにより安定した内径公差と低い表面粗さを実現します。
• 均一な硬さと同心度 – 管長全体で予測可能な摩耗挙動を確保します。
• 最適化された内面仕上げ – Ra ≤ 0.4 μm により摩擦を低減し、シール寿命を延ばします。
• 寸法のカスタマイズ – 各種 OD、ID、板厚で対応可能です。

生産工程
原材料選定：化学成分とトレーサビリティが管理された高品質4140ビレットを使用します。
熱間圧延／鍛造：ビレットを無縫管の胚材に成形します。
熱処理（焼入れ・焼戻し）：目標硬度（HRC 25–32）と必要な靭性を実現します。
ボーリング／深穴加工：内径を精密に加工し、同心度と公差を確保します。
ホーニング／スキビング＆ローラーバーニッシング：内面を Ra ≤ 0.4 μm に仕上げます。
直進性調整／仕上げ寸法：直進性と板厚の均一化を行います。
検査と梱包：寸法、硬さ、外観検査後、防錆処理を施して梱包します。

用途

• 油圧・空気圧シリンダー製造（建設機械、農機、産業機械向けシリンダーバレル）
• 油圧式油圧回路を持つ掘削機やローダー
• 採掘装置のアクチュエータや構成部品
• 産業用プレス、射出成形機、成形装置
• 海洋・オフショアの油圧システム
• モバイルクレーンや大型揚重機器

製品詳細
材料等級：AISI 4140 / DIN 42CrMo4
状態：焼入れ・焼戻し
硬さ：HRC 25–32
外径（OD）：50 mm – 500 mm
内径（ID）：40 mm – 480 mm
板厚：5 mm – 60 mm
長さ：最長 8 m
表面粗さ（内面）：Ra ≤ 0.4 μm
直進度：≤ 0.3 mm/m
引張強さ：850 – 1000 MPa
降伏強さ：≥ 650 MPa
適用規格：DIN 2391 / EN 10305 / ASTM A519

工場在庫と供給能力

• 短納期を支える各種サイズの豊富な在庫。
• 標準サイズの典型的な納期：短納期（例：7–10日）。
• 特殊寸法の高速加工・ホーニング対応；輸出仕様の防錆包装。
• 自動倉庫システムにより安定供給と迅速な出荷を確保。

品質検査

• 寸法検査：OD、ID、板厚を高精度計測器で検査。
• 表面粗さ試験：ホーニングまたはバーニッシング後にRaを測定。
• 硬さ試験：熱処理後のHRC値を確認。
• 超音波検査（UT）：内部欠陥の有無を確認。
• レーザー整列装置による直進度・円度の検査。
• 必要に応じて油圧試験（ハイドロスタティック）を実施可能。

認証

• GL (Germanischer Lloyd) – Approval of Material Manufacturers (AMM)
• ISO 9001:2015 品質マネジメントシステム
• 製鋼所証明書 (EN 10204 3.1 / 3.2)
• 第三者検査報告書 (SGS / BV / TUV)

caractéristiques / spécifications techniques

• 材料：AISI 4140 (DIN 42CrMo4)
• 状態：焼入れ・焼戻し
• 硬さ：HRC 25–32
• 外径範囲：50 mm – 500 mm
• 内径範囲：40 mm – 480 mm
• 板厚範囲：5 mm – 60 mm
• 最大長さ：最長 8 m
• 内面粗さ：Ra ≤ 0.4 μm
• 直進度公差：≤ 0.3 mm/m
• 寸法公差／同心度：厳しい公差（例：IDボアで ±0.03 mm まで）
• 引張強さ：850 – 1000 MPa
• 降伏強さ：≥ 650 MPa
• 適用規格：DIN 2391 / EN 10305 / ASTM A519
