油圧パイプ

スチール製油圧システム用頑丈

概要

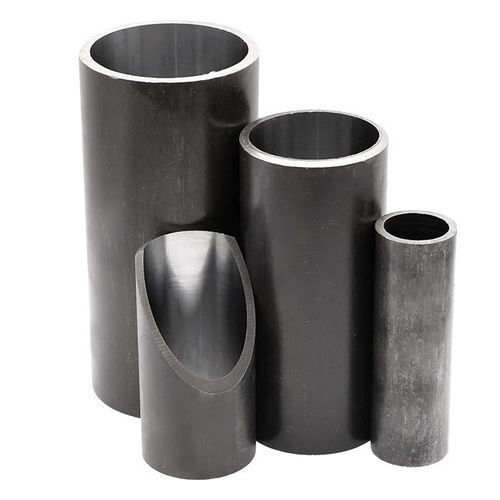

スカイビングおよびローラーバーニッシュ加工済みチューブ E355 (St52) は、E355 (St52) 低合金鋼を原料とし、スカイビング加工の後にローラーバーニッシュ加工を施して内径を仕上げ、厳しい公差と滑らかな内面を実現した製品で、油圧シリンダー用途に適しています。

主な製品特性

• 型式：Skived and Rolled Tube
• ブランド：EAST AI
• 材質：E355 (St52) 合金鋼
• 最大長さ：最大 15 m（カスタム長さ対応、一部 13 m 記載あり）
• 内径公差：H8–H10（仕上げ内径の標準公差）
• 直線度：0.5/1000
• 内面粗さ：Ra ≤ 0.4 µm（概要では Ra ≤ 0.2 µm の場合あり）
• 梱包：防錆油塗布、紙巻き後木箱梱包（カスタマイズ可能）

技術仕様

• 材質：E355 合金鋼（St52）
• チューブ種別：Skived and Rolled（内径仕上げ）
• 表面仕上げ：内径仕上げ、内面研磨済み
• 公差：H8–H10
• 表面粗さ：Ra ≤ 0.4 µm（バリアントで Ra ≤ 0.2 µm 記載あり）
• 直線度：0.5/1000
• 最大長さ：構成により 13–15 m、カスタム長さ対応
• 典型用途：移動機器・産業機械向け油圧シリンダー

利点

• 内面の仕上がりによりシール摩擦・摩耗を低減し、寿命を延長します。
• 内径仕上げ済みのため、組立前の追加ホーニングを削減または不要にします。
• スカイビングとローラーバーニッシュにより高い寸法精度（同軸度・円筒度）を実現します。
• E355 の機械的性質は動的かつ高負荷の油圧用途に適しています。

用途

• 油圧シリンダー（単動・複動）
• 建設機械（油圧ショベル、ホイールローダ、クレーン）
• 産業機械（プレス、射出成形機、重負荷の自動化装置）
• 移動機械（農業、林業、マテリアルハンドリング）
• 長尺で直進性が求められる耐摩耗性油圧チューブを要する工事・設計案件

生産・工場・在庫

• 製造工程：直径制御のためのスカイビングと内径を研磨するローラーバーニッシュ工程を含む。
• ピストン適合のため H8–H10 の精密直径管理。
• カスタム長さが生産可能；標準品は即出荷可能な在庫を保持。
• 設備：CNC、スカイビング機、ローラーバーニッシュ装置、検査機器により大規模案件に対応。

品質検査・認証

• 精密ゲージによる内径と直線度の寸法検査。
• 目標 Ra を確保するための表面粗さ検査（参照 Ra ≤ 0.4 µm）。
• ピストン適合とリーク低減のための円筒度測定。
• 機械試験（引張、硬さ、耐疲労）および重要案件向けの任意の非破壊検査（超音波、磁粉など）。
• 認証：ISO 9001 および材料試験報告（化学組成、引張、硬さ）；ページに GL 表示あり。

特性 / 技術データ

• 材質：E355 (St52) 合金鋼
• 製品名：Skived and Rolled Tube（内径仕上げ）
• 仕上げ：内径仕上げ、滑らかな内面；Ra ≤ 0.4 µm（概要では Ra ≤ 0.2 µm 場合あり）
• 内径公差：H8–H10
• 直線度：0.5/1000
• 最大長さ：セクションにより 13–15 m、カスタム長あり
• 用途：移動機器、産業機械、重負荷システム向け油圧シリンダー
• 梱包：防錆油、紙巻き、木箱梱包；カスタマイズ可能
