油圧パイプ

スチール製発電所用農業用途

製品概要

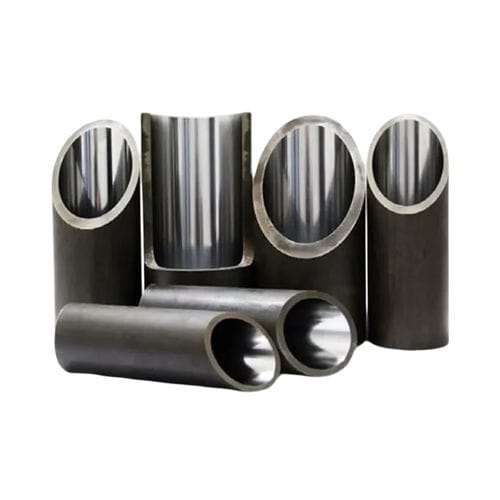

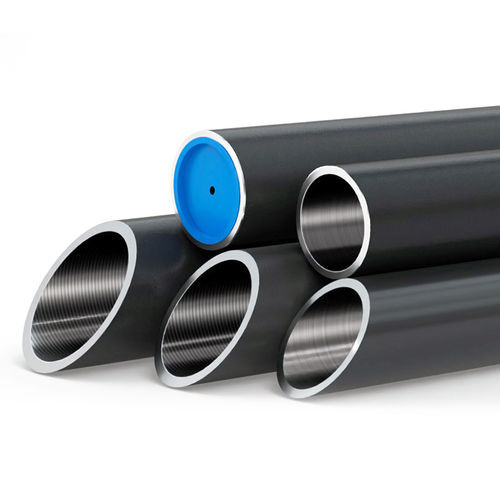

EAST AI の 42CrMo4 ホーニングチューブは、焼入れ焼戻し処理を施した合金鋼製の油圧シリンダー用ライナーです。高負荷・高サイクル用途向けに機械的特性と精密な内面仕上げを組み合わせ、ピストンのシール性能と耐用年数を向上させます。

主な製品情報

• モデル：Honed Tube
• ブランド：EAST AI
• 材質：42CrMo4（焼入れ焼戻し合金鋼）
• 最大長さ：13 m
• 内径公差：H8–H10
• 直線度：0.5 / 1000
• 内面粗さ：≤0.4 μm（ホーニング仕上げ Ra 0.2–0.4 μm）
• 梱包：木箱

利点

• 高い機械的強度 — 焼入れ焼戻しにより降伏点・引張強さを確保。
• 優れた耐摩耗性 — 磨耗の激しい高サイクル油圧環境に適合。
• 高い疲労抵抗 — 繰り返しの圧力変動に耐える設計。
• 寸法精度 — ピストンとの安定したクリアランスを保つ精密ホーニング。
• 滑らかな内面仕上げ — 内面を磨くことで摩擦を低減しシール寿命を延長。
• 表面保護（オプション） — 防錆油、リン酸塩処理、クロムメッキを選択可能。

製造工程

• 原材料選定 — EN 10297 / DIN 2391 準拠の 42CrMo4 を使用。
• 成形 — 熱間圧延または冷間引抜きでシームレスチューブを製造。
• 熱処理 — 焼入れ・焼戻しで所定の硬さと靭性を付与。
• 前加工 — 内径の粗加工（ボーリング等）。
• ホーニング / スキビング & ローラーバーニッシング — 内面を Ra 0.2–0.4 μm に仕上げ。
• 寸法校正 — ISO H8/H9 で公差確認。
• 表面保護 — 保管・輸送用に内外面へ防錆処理。
• 最終検査 — 梱包前に 100% 品質検査を実施。

適用例

• 建設機械：油圧ショベル、ホイールローダ、クレーン。
• 農業機械：トラクター、コンバイン。
• 採掘機械：掘削機、ダンプトラック、破砕機。
• 産業設備：プレス、工作機械、自動化システム。
• 海洋・オフショア機器：クレーン、ウインチ（適切な防食処理時）。
• エネルギー：風力タービンや油田機器の油圧システム。

工場在庫
標準サイズの 42CrMo4 ホーニングチューブを大量在庫。2,000 トン以上保有、特注サイズは注文対応。輸出梱包・物流で即出荷対応可能です。

品質試験

• 化学成分分析（EN 10297 準拠）
• 機械的性質試験：降伏点、引張強さ、硬さ、伸び
• 超音波探傷検査による内部欠陥検出
• 寸法検査：OD、ID、肉厚、真円度、直線度
• 表面粗さ測定で内面仕上げを確認
• 必要に応じた油圧検査で使用時性能を確認

認証

• ISO 9001 品質マネジメントシステム
• 材料試験成績書（EN 10204 3.1 / 3.2）
• 第三者検査報告書（SGS, BV, TUV）
• 材料メーカーの GL 承認（AMM）

技術仕様

• モデル：Honed Tube
• ブランド：EAST AI
• 材質：42CrMo4（焼入れ・焼戻し）
• 最大長：13 m
• 内径公差：H8–H10
• 寸法公差基準：ISO H8 / H9
• 直線度：0.5 / 1000
• 内面粗さ：≤0.4 μm; ホーニング Ra 0.2–0.4 μm
• 梱包：木箱
• 典型用途：可搬機器や大型システム向け油圧シリンダー
• 在庫：>2000 トン保有
