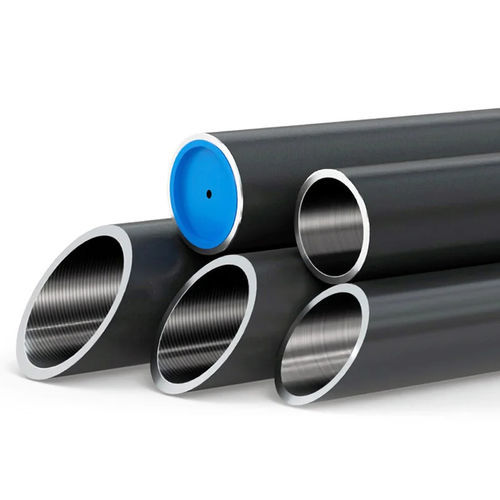

油圧パイプ

空気スチール製頑丈

製品概要
CK45 スカイビング＋ローラーバーニッシュ加工チューブは、油圧および空気圧シリンダー用途向けに設計された高精度の鋼管です。高品質なCK45無縫鋼を原材料とし、内面にスカイビング（skiving）とローラーバーニッシュを施すことで、鏡面に近い内面仕上げ、高い寸法精度および機械的性能の向上を実現します。内径公差 H8、内面粗さ Ra ≤ 0.2 μm に対応し、優れた耐摩耗性、信頼性の高いシール性、長寿命を提供します。油圧シリンダーバレルへの直接組立が可能です。

製品の主な情報

• Brand: EAST AI
• 材質: CK45 (DIN 1.1191 / SAE 1045)
• 長さ: 最大 12 m（切断サービス対応）
• 内径公差: 20 mm – 400 mm (H8)
• 直線度: ≤ 0.3 mm/m
• 用途: 建機、産業機械、重負荷システム用油圧シリンダー
• 梱包: 木箱（輸出梱包対応可）
• 内面粗さ: 0.1–0.4 μm（通常；Ra ≤ 0.2 μm 達成可能）

技術仕様
材料 — CK45 (DIN 1.1191 / SAE 1045)
外径（OD） — 30 mm – 500 mm
内径（ID） — 20 mm – 400 mm
肉厚 — 5 mm – 50 mm
内径公差 — H8
内面粗さ — Ra ≤ 0.2 μm
直線度 — ≤ 0.3 mm/m
硬さ — 160 – 210 HB
円筒度 — ≤ 0.03 mm
長さ — 最大 12 m（切断対応可）
表面保護 — 防錆油塗布 / VCIフィルム / カスタム梱包

製造工程

• 原材選定
  化学成分や機械的性質を検査した高品質CK45無縫鋼管を使用します。
• 冷間引抜きまたはホーニング（該当する場合）
  スカイビング前に内径や内面を整えるため、冷間引抜きやホーニングを行う場合があります。
• スカイビング
  回転刃で内面の薄層を除去し、均一で滑らかな内面と微小な幾何学的ずれを補正します。
• ローラーバーニッシュ
  硬いローラーでの冷間加工により内面を圧縮し、鏡面に近い仕上がり、硬度増加、表面の健全性向上を得ます。
• 最終検査と表面処理
  洗浄・乾燥後、防錆油塗布またはVCIフィルム包装を行い、粗さ・円筒度・硬さ・直線度・寸法公差を個別検査します。

利点

• 優れた内面仕上げ
  ローラーバーニッシュによりRa ≤ 0.2 μmまで粗さを低減し、摩擦低減とシール性能向上に寄与します。
• 高い寸法精度
  内径のH8公差により、油圧・空気圧シリンダーバレルへ追加加工なしで使用可能です。
• 耐摩耗性の向上
  冷間加工により表面硬度と疲労耐性が向上し、過酷な環境に対応します。
• 保守・ダウンタイムの低減
  高品質な仕上げと厳密な公差により、漏れや部品故障が減少します。
• 組立準備済み
  通常、追加のホーニングや仕上げを必要とせず、そのまま組立可能な状態で供給されます。

主な用途

• 建機の油圧シリンダー（油圧ショベル、ブルドーザー、ローダ、クレーン）
• 自動化システムや産業用ロボットの空気圧シリンダー
• 農業機械（トラクター、コンバイン、油圧リフティング）
• 建設機械（コンクリートポンプ車、打設機、昇降プラットフォーム）
• マテリアルハンドリング（フォークリフト、リフティングアーム、油圧リフト）
• 鉱山機械および高圧油圧システム

品質管理と試験
生産中および完成品のチューブは、化学組成分析（スペクトrometer）、内部欠陥検査の超音波検査（UT）、プロフィロメータによる粗さ測定、H8公差の内径ゲージチェック、レーザー/デジタル機器による直線度検査、オプションでの耐圧試験や塩水噴霧試験など厳格な検査を受けます。生産はDIN 2391、EN 10305、ASTM A519などの規格に準拠し、サプライヤーはISO 9001:2015の品質マネジメントのもとで運用されています。

梱包と納期

• 端面保護にプラスチックキャップ
• 防錆VCIフィルムまたは油紙で包装
• 鋼ベルトで束ね、識別タグを貼付
• 輸出用に木箱または鋼フレームをオプションで提供
• ミルテスト証明書および検査報告書を添付して納品
• 標準納期: 注文量・カスタマイズにより7〜20日、一般的な取引条件: FOB、CIF、DDP

カスタマイズオプション

• カスタム長さ・直径
• 精密切断サービス
• 内面ホーニングまたは内面クロムめっき（要問合せ）
• 溶接エンドキャップまたはねじ切り加工
• ロット番号やロゴによる刻印・マーキング

特性 / 技術仕様

• 材料: CK45 (DIN 1.1191 / SAE 1045)
• OD範囲: 30 mm – 500 mm
• ID範囲: 20 mm – 400 mm
• 肉厚: 5 mm – 50 mm
• ID公差: H8
• 内面粗さ: Ra ≤ 0.2 μm (typ.)
• 直線度: ≤ 0.3 mm/m
• 硬さ: 160 – 210 HB
• 円筒度: ≤ 0.03 mm
• 長さ: 最大12 m (カット対応可)
• 表面保護: 防錆油 / VCIフィルム / カスタム梱包
• 梱包: プラスチックキャップ、VCIフィルム、鋼ベルト、輸出用木箱
