油圧パイプ

オイル空気炭素鋼製

概要

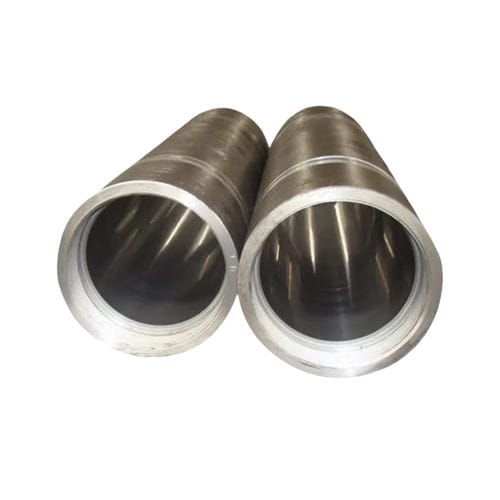

EAST AIの27SiMn Q+T内径ボーリング管は、焼入れ焼戻し（Q+T）処理後に高精度のボーリング加工を施した高強度の無縫鋼管です。Q+T処理により微細組織が精緻化され、機械的性質の均一化が図られ、高圧・大荷重環境下でも安定した性能を発揮します。内面は厳しい寸法公差と低い表面粗さで仕上げられており、大口径の油圧シリンダーや重機向けに適しています。

モデル / ブランド / 材質
モデル：Bored Tube
ブランド：EAST AI
材質：27SiMn

用途
内径ボーリング管は、高精度と高荷重支持能力が求められる油圧・機械分野で広く用いられます。代表的な用途：油圧シリンダー胴、空気圧シリンダー、建設・土木機械、採掘装置、農業機械、リフティングプラットフォーム、油田機器、機械用スリーブ、精密構造部品、重負荷用機械部品など。

技術仕様
材質等級：27SiMn (GB/T 3077)
状態：焼入れ・焼戻し（Q+T）
外径：80 mm – 800 mm
肉厚：10 mm – 100 mm
長さ：最大12 mまで
表面仕上げ：熱間圧延 + ボーリング（要望に応じてホーニングやSRB対応）
内径公差：±0.3 mm
直線度：≤ 0.5 mm/m
表面粗さ（Ra）：≤ 3.2 μm（ボーリング後）；ホーニングでRa ≤ 0.4 μm対応可
納入規格：GB / ASTM / DIN / EN

主な特長と利点

• 熱処理（Q+T）後の高強度 — Q+T処理した27SiMnは引張強さ約850–1000 MPa、降伏強さ>600 MPaを達成し、大型油圧システムに適合します。
• 優れた衝撃・疲労特性 — 採鉱・海洋など過酷環境での靭性と低温衝撃性能が優れています。
• 高精度ボーリング加工 — 先進的なボーリング機で高い寸法精度、内面の滑らかさ、同心度を確保。ホーニングやローラーバーニッシングに対応可能。
• 安定した構造と良好な切削性 — Q+Tにより微細組織が改善され、寸法安定性や溶接・ねじ切り・ポート加工等の二次加工適性が向上します。
• 大口径対応 — 外径最大800 mmまで対応し、大型油圧シリンダーをサポートします。
• カスタム加工オプション — ホーニング、スキビング＆ローラーバーニッシング（SRB）、クロムメッキ等に対応します。

製造工程

• 原材料選定 — 高品質の27SiMn無縫鋼管を使用。
• 荒加工・切断 — 必要寸法に応じて胴材を準備。
• 焼入れ・焼戻し（Q+T） — 必要な強度と靭性を得るための熱処理。
• ボーリング加工 — 目標内径および肉厚へ精密加工。
• 矯正・仕上げ — 最適な直線度と円筒度を確保。
• 検査・試験 — 機械的性質、寸法、内部欠陥の確認。
• 表面保護 — 出荷前に防錆油塗布とエンドキャップ取付を実施。

品質管理

• 寸法精度検査（ID、OD、肉厚）。
• 内部欠陥検査：超音波探傷（UT）。
• 機械試験（引張、降伏、衝撃）。
• 硬度検査（代表値 HB 260–290）。
• 油圧試験は要望に応じて対応可能。
• 証明書・試験報告書：ISO 9001:2015、GL AMM、MTC EN 10204 3.1；第三者検査（SGS / BV / TÜV）対応可。

特性 / 技術仕様

• 製品名：27SiMn Q+T Bored Tube
• モデル：Bored Tube
• ブランド：EAST AI
• 材質等級：27SiMn (GB/T 3077)
• 熱処理：焼入れ & 焼戻し（Q+T）
• 外径範囲：80–800 mm
• 肉厚範囲：10–100 mm
• 最大長さ：最大12 m
• 内径公差：±0.3 mm
• 直線度：≤ 0.5 mm/m
• ボーリング後の表面粗さ（Ra）：≤ 3.2 μm（ID）；ホーニングでRa ≤ 0.4 μm対応可
• 引張強さ：約850–1000 MPa；降伏強さ：>600 MPa
• 代表的硬度：HB 260–290
• 表面仕上げオプション：ボーリング、ホーニング、SRB（ローラーバーニッシング）またはクロムメッキ
• 規格：GB / ASTM / DIN / EN
