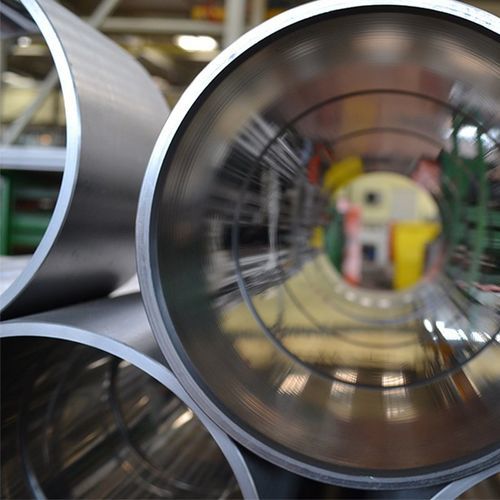

油圧パイプ

スチール製油圧システム用建設現場用

製品概要 4140 ホーニングチューブは、4140鋼製の精密油圧シリンダーチューブで、流通業者、在庫業者、設計・製造企業向けに設計されています。ホーニングされた内面は低摩擦（Ra ≤ 0.4 µm）と厳しい径公差（H8–H10）を実現し、可搬および産業用油圧システムでの長寿命と安定した性能を提供します。最長13 mまで対応、または顧客仕様に合わせて加工可能。ISO 9001およびGL承認のもとで生産されています。

主要仕様

• モデル: Honed Tube
• ブランド: EAST AI
• 材料: 4140鋼
• 長さ: 最大13 m（カスタマイズ可）
• 内径許容差: H8–H10
• 直進度: 0.5 mm / 1000 mm
• 用途: 建機・産業機械向け油圧シリンダー
• 梱包: 木箱
• 内面粗さ: 0.1–0.4 µm（生産でRa ≤ 0.2 µmまで対応可）

生産工程

• 原材料の選定および化学・機械特性の検査
• 冷間引抜きにより表面仕上げと寸法精度を向上
• ホーニングにより所要の内面仕上げと公差を達成
• 指定許容の直進度に合わせて整直
• 必要に応じて応力除去焼鈍（オプション）
• 最終品質検査（MTRおよび寸法検査）
• 輸送に適した木箱梱包

認証と品質保証

• ISO 9001 品質マネジメントシステム
• Germanischer Lloyd (GL) 材料メーカー承認（AMM）
• 材料試験成績書（MTR）提供可
• トレーサブルな検査報告書と油圧シリンダー規格への適合

製品仕様 材料: 4140鋼
長さ: 最大13 m またはカスタム
径許容差: H8–H10
内面仕上げ: Ra ≤ 0.4 µm（生産ではRa ≤ 0.2 µmまで対応可）
直進度: 0.5 mm / 1000 mm
外径: 要求に応じてカスタマイズ可能
熱処理: 応力除去（オプション）
用途: 油圧シリンダー、ピストンロッドスリーブ、産業機械

用途例

• 建設機械、農業機械、マテリアルハンドリング向け油圧シリンダー
• ピストンロッドスリーブ：摩耗低減と滑らかな作動を確保
• 産業機械：プレス、射出成形機、揚重装置
• 重荷重の油圧システム向けカスタムエンジニアリングプロジェクト

技術仕様

• 材料: 4140鋼
• 長さ: 最大13 m（カスタム長あり）
• ID許容差: H8–H10
• 内面仕上げ（粗さ）: 0.1–0.4 µm（Ra ≤ 0.4 µm；生産能力 Ra ≤ 0.2 µm）
• 直進度: 0.5 mm / 1000 mm
• 外径: カスタマイズ可能
• 熱処理: 応力除去オプション
• 梱包: 木箱
• 想定用途: 油圧シリンダー、ピストンロッドスリーブ、産業機械
