製品概要

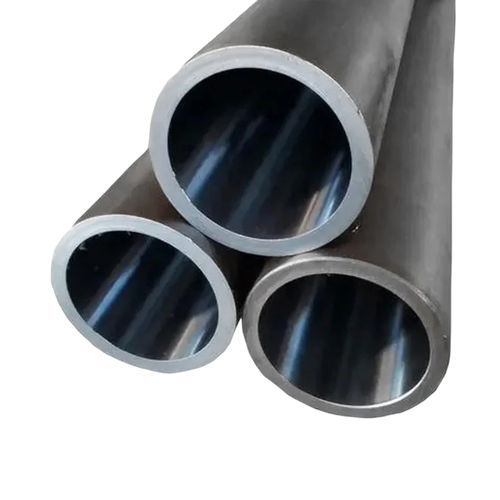

CK45 ホーニングチューブは、冷間引抜きされた精密ホーニング済みのシリンダーチューブで、油圧・空気圧用途向けに設計されています。材料は中炭素鋼 CK45（SAE1045/C45）で、優れた機械的強度と耐摩耗性を備えます。内面ホーニングにより低い表面粗さと厳しい内径公差を実現し、シール性能とシール寿命を改善します。EAST AI は高度なホーニングおよびSRB装置で一貫した品質を製造しています。

基本情報

• 型番：Honed Tube
• ブランド：EAST AI
• 材質：CK45（SAE1045 / C45）
• 長さ：最大12 m（ページにより最大13 m記載あり）
• 内径公差：H8 ～ H10（通常 H8/H9）
• 表面粗さ：Ra ≤ 0.4 µm
• 用途：建機、産業機械、重負荷システム向け油圧シリンダー
• 梱包：木箱；防錆油、フィルム、包装袋、木箱またはスチールパレット

化学成分（CK45）

• 炭素 (C)：0.42–0.50％
• マンガン (Mn)：0.50–0.80％
• ケイ素 (Si)：0.10–0.40％
• 硫黄 (S)：≤ 0.035％
• リン (P)：≤ 0.035％

主な特長

• 重荷重シリンダーに適した高強度の材料
• ホーニング後の優れた内面仕上げ：Ra ≤ 0.4 µm
• 高精度の内径公差：通常 H8/H9
• シール性能向上と摩擦低減でシール寿命を延長
• 直進性管理：≤ 0.5 mm / 1000 mm
• 高圧システム向けの高耐摩耗性
• メートルおよびインチ体系で提供

仕様

• 材質：CK45 / SAE1045 / C45
• 製造方法：冷間引抜き＋ホーニング（SRB オプション）
• 内径公差：H8 / H9（標準）
• 粗さ：Ra ≤ 0.4 µm
• 直進性：≤ 0.5 mm / 1000 mm
• 外径範囲：30 mm – 400 mm
• 内径範囲：20 mm – 350 mm
• 肉厚：カスタム対応
• 長さ：最大 12 m（他に最大13 m記載あり）
• 規格：DIN 2391、EN 10305-1、ASTM A519

製造工程

• 材料選定：高品質な CK45 無縫製鋼管
• 冷間引抜きで寸法精度向上
• 正規化 / 応力除去で安定化
• ホーニングまたはスキビング＆ローラーバーニッシング（SRB）で鏡面状内面を実現
• 精密測定：内径公差、粗さ、円度、直進性の確認
• 洗浄および防錆処理
• 最終検査と梱包：ID粗さ、許容差、直進性の100％検査

用途

• 油圧シリンダーバレル
• 空気圧シリンダーチューブ
• 建機
• 農業機械
• 揚重・搬送システム
• 採掘・掘削機器
• 産業用自動化機械
• 工作機械および機械部品

利点

• 高い表面精度で低摩擦・シール寿命延長
• 高圧・重負荷の油圧用途に適合
• CK45 の優れた機械的特性と疲労強度
• 幅広いサイズ対応とカスタマイズ（OEM/ODM 対応）
• ISO9001 に基づく厳格な品質管理

梱包・納期

• 梱包：防錆油、フィルム、包装袋、木箱またはスチールパレット
• 納期：受注確定後 20–30 日
• 輸送：海上、航空、鉄道または複合輸送
• 輸出市場：ヨーロッパ、ロシア、東南アジア、南米、中東

なぜ EAST AI
ホーニングおよび SRB の高度な設備を備えた経験豊富な油圧部品メーカーで、ISO9001 に準拠した品質管理とホーニングチューブ、クロムめっきロッド、油圧シリンダー、油圧ユニット等の充実した製品群を保有しています。
