油圧フレキシブルパイプ

スチール製油圧システム用頑丈

製品概要

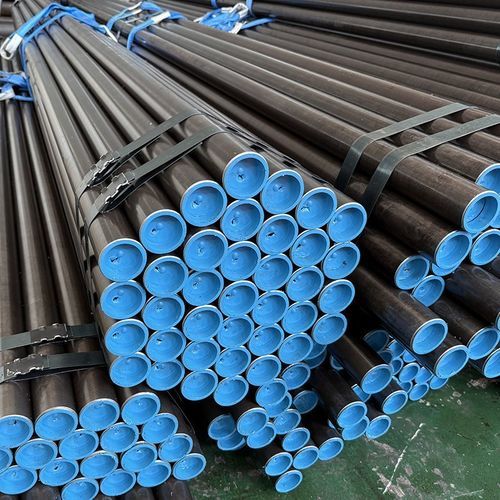

40Cr ホーニングチューブは、油圧シリンダーや精密機械に使用される鋼管です。内径をホーニング加工し、機械的性質を管理することで、確実なシール性能、低摩擦、長寿命を実現します。流通業者、在庫業者、製造業者向けに、寸法・表面仕様を安定供給します。

特長

• 高い機械的強度：40Cr 合金鋼は熱処理により優れた荷重支持性と耐衝撃性を発揮します。
• 耐摩耗性：高頻度・高負荷の油圧用途に適します。
• 高精度ホーニング内径：低い表面粗さで摩擦を低減しシール性能を向上。
• 部品寿命の延長：シールやピストンの摩耗を抑制し、保守間隔を延ばします。
• 熱処理対応：焼入れ・焼戻しで所望の硬さと疲労抵抗を得られます。
• 幅広い用途：建機、採掘機、揚重機器、産業用油圧システムなど。

製造工程

• 原材料選定：仕様に適合したシームレス40Cr合金鋼管を調達。
• 冷間引抜 / 熱間圧延：機械的特性と寸法精度を向上。
• 熱処理（焼入れ・焼戻し）：硬さと強度を調整。
• ボーリング：ホーニング前の内径整形。
• ホーニング：必要なID公差と表面仕上げを達成。
• スキビング & ローラーバーニッシング（任意）：表面粗さと摺動特性を改善。
• 矯正：鋼管の真直性と寸法精度を確保。
• 検査：寸法・機械的性質・表面検査を実施。
• 梱包・保管：防錆梱包で輸送・保管。

用途

• 油圧シリンダー：油圧ショベル、ロードローラ、ブルドーザ、建設機械。
• 採掘機器：支保工、岩盤掘削機など。
• 産業機械：プレス機、射出成形機、鍛造設備。
• 昇降プラットフォーム・クレーン：テレスコピックシリンダー、油圧ジャッキ。
• 農業機械：トラクター、コンバイン、油圧作業機。
• エネルギー分野：風力・水力・油田機器の油圧システム。

品質検査・試験

• 寸法検査：OD、ID、肉厚を精密測定。
• 表面粗さ試験：Raを確認し内面の仕上げを保証（標準 ≤0.4 µm）。
• 油圧耐圧試験：使用圧力下での強度確認。
• 機械的特性試験：引張強度、硬さ、伸び率の試験。
• 超音波・渦流検査：内部および表面欠陥の検出。
• 塩水噴霧試験（任意）：防錆性能確認が必要な場合に実施。

技術仕様

• 型式：Honed Tube
• ブランド：EAST AI
• 材質：40Cr
• 長さ：最大 13 m
• ID公差：H8 ~ H10
• 真直度：0.5/1000
• 用途：移動機器用油圧シリンダー、産業機械、重負荷システム用
• 梱包：木箱
• 粗さ：≤0.4 µm
• 在庫・供給能力：一般寸法は豊富な在庫；カスタム加工（切断、深穴加工、ホーニング、ローラーバーニッシング）対応
• 生産能力：高度なホーニング・スキビング機で安定した月間生産を確保
