油圧パイプ

空気スチール製農業用途

概要

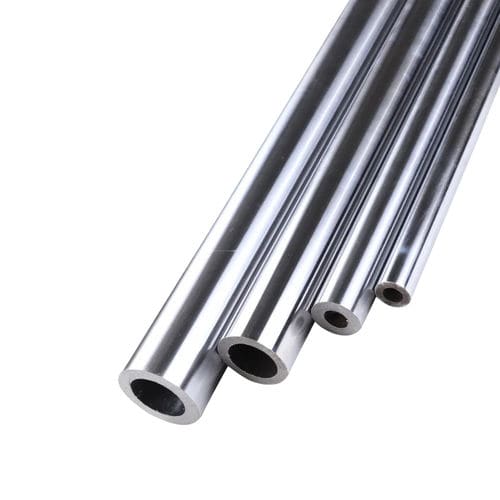

42CrMo4 中空クロムめっきロッド H8 は、軽量化と高い機械的性能を両立するために設計された精密な中空シャフトです。42CrMo4 合金鋼を焼入れ焼戻し処理した後、ハードクロムめっきで仕上げており、耐摩耗性と耐食性が向上しています。内径公差 H8 により、シール、ピストン、ガイドスリーブとの確実な組み付けが可能です。

製品情報

• モデル：中空クロムめっきロッド
• ブランド：EAST AI
• 材質：42CrMo4
• 長さ：最大 15 m（カスタム対応可）
• 内径公差：H8

主要技術仕様
材質：42CrMo4 合金鋼（DIN EN 10083）
熱処理：焼入れ・焼戻し
外径公差：ISO f7
内径公差：ISO H8
クロム層厚さ：20–30 μm
表面硬さ：HRC 50–60
表面粗さ：Ra ≤ 0.2 μm
引張強さ：≥ 900 MPa
降伏強さ：≥ 650 MPa
最大長さ：最大 15 メートル（カスタム可）
円周偏差：≤ 0.02 mm

42CrMo4 中空クロムめっきロッド H8 を選ぶ理由

• 中空設計による高い強度対重量比
• 焼入れ・焼戻しにより耐疲労性・耐衝撃性が向上
• ハードクロム仕上げによる摩耗・腐食保護
• 厳しい寸法管理（外径 f7／内径 H8）により安定したシール性と摺動性能を確保
• 中空クロムめっきシャフト、中空シリンダーロッド、または中空リニアシャフトとして多用途に使用可能

典型的な用途

• 油圧・空圧の中空ピストンロッド
• テレスコピックシリンダーや省スペースシリンダー
• 農業機械・建設機械
• オフショア・マリン油圧システム
• 産業用オートメーション・マテリアルハンドリング
• ロボティクス、クレーンブーム、リフティングプラットフォーム

仕様 / 技術データ

• 材質：42CrMo4 合金鋼（DIN EN 10083）
• 熱処理：焼入れ・焼戻し
• 外径公差：ISO f7
• 内径公差：ISO H8
• クロム層厚さ：20–30 μm
• 表面硬さ：HRC 50–60
• 表面粗さ：Ra ≤ 0.2 μm
• 引張強さ：≥ 900 MPa
• 降伏強さ：≥ 650 MPa
• 最大長さ：最大 15 メートル（カスタム可）
• 円周偏差：≤ 0.02 mm
