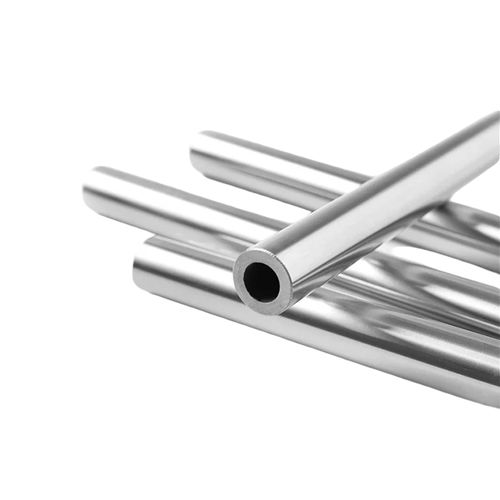

20MnV6鋼製の中空クロムめっきピストンロッドは、高い引張強さと優れた加工性を備え、軽量化を目的とした中空構造を持ちます。内径（ID）はホーニングされておらず（穿孔仕上げ）、内部シールを必要としない用途や内部仕上げが重要でない用途に適しています。外径は通常25〜250 mm、標準生産長さは最大6 m（特注で最大15 mまで対応可）。

型番 / 基本情報

• 型番: Hollow Chrome Plated Rod
• Brand: EAST AI
• 材質: 20MnV6鋼
• 外径: 25〜250 mm
• 長さ: 最大6 m（カスタム可；最大対応長さ15 m）
• 用途: 油圧シリンダーのピストンロッド、リニアシャフト、産業機械

20MnV6鋼の化学成分
元素 | 含有量 (%)
炭素 (C) | 0.17–0.23
マンガン (Mn) | 1.30–1.70
ケイ素 (Si) | 0.10–0.35
バナジウム (V) | 0.07–0.12
硫黄 (S) | ≤ 0.035
リン (P) | ≤ 0.035

主な特長

• 高い引張強さ — 中・重荷重の油圧用途に適合
• 良好な加工性 — 切削、ねじ切り、穴あけに対応
• 重量最適化設計 — 中空コアにより質量を低減しつつ剛性を保持
• ハードクロム層 — 典型的な厚さ20–30 μmで摩耗・腐食を抑制
• 外面の滑らかな仕上げ — 研磨後 Ra ≤ 0.2 μm
• 直線性管理 — ≤ 0.2 mm/m
• 公差のカスタム対応 — 図面指定のID/OD公差（例: f7 / g6）

仕様
材質 | 20MnV6
表面処理 | ハードクロムめっき
クロム層厚 | 20–30 μm
表面硬度 | ≥ 850 HV
粗さ | 外面 Ra ≤ 0.2 μm
直線性 | ≤ 0.2 mm/m
ID状態 | ホーニングなし（穿孔仕上げ）
外径 | 25 mm – 250 mm
長さ | 最大6 m（通常）; 15 mまで対応可（要問合せ）
公差例 | f7 / f8 / g6
典型用途 | ピストンロッド、リニアシャフト、産業用自動化


製造工程

• 材料選定 — 化学組成管理された認証済み20MnV6ビレット
• 穿孔/ボーリング — 中空部を形成する深穴加工またはトレパニング
• 熱処理 — 正火・焼き戻しで強度と靭性を付与
• 精密旋盤・研削 — 外径および寸法管理
• ハードクロムめっき — 均一なめっきで耐摩耗性を確保
• 研磨 — 外面をRa ≤ 0.2 μmに仕上げ
• 最終検査 — 硬度、粗さ、直線性、めっき厚さをISO9001に基づき検査

用途

• 油圧・空気圧シリンダー
• 搬送・揚貨装置
• 農業機械・建設機械
• 産業用自動化システム
• 工作機械部品・リニアガイド
• 海洋・オフショア機器（内径は非密封用途）

梱包・納期

• 梱包: 棒表面に防錆油を塗布し、保護紙で包装後、木箱に梱包；防水フィルムやスチールパレット対応可
• 納期: 注文確定後通常20–30日（数量・仕様により変動）
• 輸送方法: 海上、航空、複合輸送
• 主要市場: 欧州、ロシア、東南アジア、南米、中東

技術的特徴

• 材質: 20MnV6
• モデル: Hollow Chrome Plated Rod
• 表面処理: ハードクロムめっき（20–30 μm）
• 表面硬度: ≥ 850 HV
• 外面粗さ: Ra ≤ 0.2 μm
• 直線性: ≤ 0.2 mm/m
• ID状態: ホーニングなし（穿孔仕上げ）
• 外径範囲: 25–250 mm
• 長さ: 最大6 m（カスタムで最大15 m）
• 公差: 例 f7 / f8 / g6
