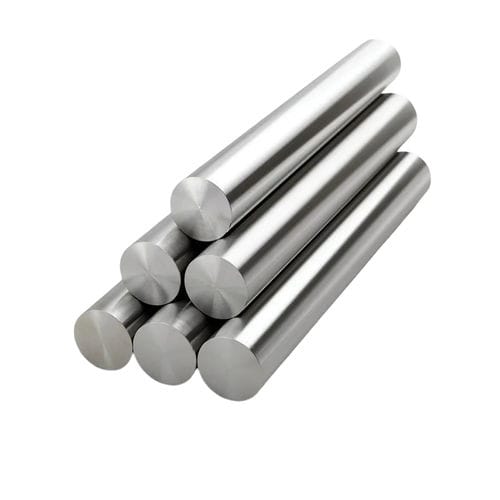

管状スチール

丸棒タイプ多目的高耐久性

製品概要
20MnV6 の誘導硬化・硬質クロムめっきロッドは、高い耐疲労性、優れた表面硬度、長寿命を必要とする油圧シリンダ用途向けに設計されています。微合金化された 20MnV6 鋼から製造され、精密センタレス研磨後に表面を誘導硬化（HRC 50–62）し、靭性のある芯部を保持したまま硬質クロムめっきで低摩擦・耐食性を付与しています。

主要情報

• 型式：Induction And Hardened
• ブランド：EAST AI
• 材質：20MnV6
• 長さ：最大 15 m（ページの表では最大 8000 mm とも記載）
• ID 公差：f7 / f8 / g6（表では f7 / h7）
• 直進度：≤ 0.2/1000 mm（ページでは ≤ 0.2 mm/m とも記載）
• 用途：建機・産業機械・重負荷システム向け油圧シリンダ
• 梱包：ロッド表面に防錆油塗布、紙で巻いて木箱梱包。カスタム梱包対応
• 粗さ：Ra ≤ 0.2 μm

利点

• 高表面硬度（HRC 50–62）により優れた耐摩耗性
• 優れた疲労強度で高圧油圧系に適合
• 低摩擦クロム層によりシール摩耗と発熱を低減
• 靭性のある芯部が衝撃耐性を確保し脆性を防止
• 良好な表面仕上げでスムーズなピストン動作
• 過酷・腐食環境での長寿命
• 大型油圧機械向けに最適

技術仕様

• 鋼種：20MnV6 (EN10297-1)
• 表面硬度：HRC 50–62（誘導硬化）
• クロムめっき厚さ：20–30 μm（カスタマイズ可能）
• 表面粗さ：Ra ≤ 0.2 μm
• 降伏強さ：≥ 520 MPa
• 引張強さ：650–850 MPa
• 直進度：≤ 0.2 mm/m
• 公差：f7 / h7（f7 / f8 / g6 も例示）
• 外径範囲：Ø 10–Ø 200 mm
• 長さ（表）：最大 8000 mm
• 耐食性：塩水噴霧試験 ≥ 120 時間（ISO 9227）

用途

• 油圧シリンダ（可搬・産業用）
• 建設機械（油圧ショベル、ホイールローダー、ブルドーザ）
• 農機具（トラクタ、コンバイン）
• 鉱山機械
• 荷役・揚重システム
• マテリアルハンドリング
• 産業オートメーション
• 海洋油圧システム

製造工程

• 20MnV6 原材料検査
• 冷間引抜きとピール加工
• 精密センタレス研削
• 誘導硬化（HRC 50–62）
• 深層応力除去
• 硬質クロムめっき
• 最終研磨（Ra ≤ 0.2 μm）
• 直進度補正
• 最終検査と梱包

品質管理

• 寸法検査（外径、円周精度、直進度）
• クロム厚さ測定
• 表面粗さ検査（プロフィロメータ）
• 硬さ試験（HRC）
• 塩水噴霧試験（ISO 9227）
• 渦電流検査
• 超音波検査（UT）
• 外観検査（欠陥・クロムの均一性）

認証

• ISO 9001:2015 品質マネジメントシステム
• ISO 14001 環境マネジメントシステム
• ISO 45001 労働安全衛生マネジメント
• 材料試験証明書（MTC 3.1）
• 塩水噴霧試験報告（ISO 9227）
• 硬さ試験証明書
• クロム層厚さ証明書
