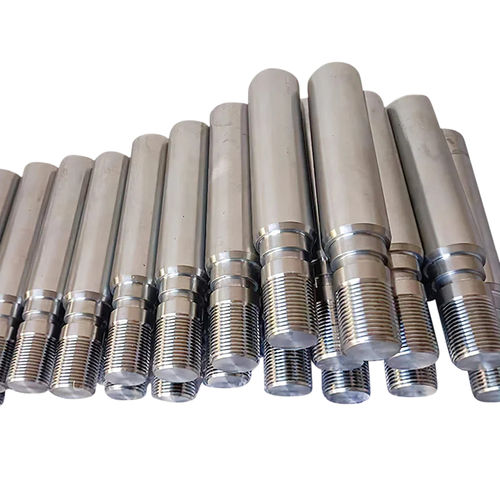

ピストン棒

製品概要
20MnV6 硬クロムめっき ロッド（焼入れ・焼戻し、HRC 25–32）は、優れた機械的強度、耐摩耗性、寸法安定性を提供する産業用の油圧ロッドです。焼入れ・焼戻し処理により HRC 25–32 の信頼できる硬度と向上した靱性を実現しています。硬質クロムめっきは優れた表面仕上げと防食性を与え、使用寿命を延ばします。建設、農業、工業分野の高負荷油圧シリンダに適しています。

主要製品情報

• 型式：Q+T
• ブランド：EAST AI
• 材質：20MnV6
• 長さ：最大 15 m
• 内径公差（ID）：f7 / f8 / g6 等
• 直線度：≤0.2/1000 mm
• 用途：建機、産業機械、重荷重システム向け油圧シリンダ
• 梱包：ロッド表面に防錆油塗布；各ロッドを紙巻きに入れ木箱梱包；カスタマイズ可
• 表面粗さ：≤0.2µ

特長

• 高強度と靱性 — 焼入れ・焼戻し処理により HRC 25–32 を実現し、耐久性と衝撃耐性を両立します。
• 優れた加工性 — 20MnV6 は切断、ねじ切り、溶接が容易で、表面の品質を保持します。
• 耐食性 — 硬質クロムめっきにより湿潤環境や屋外での錆を抑制し、寿命を延ばします。
• 耐摩耗性 — クロムめっきは摩擦と摩耗を低減し、過酷な油圧作動での信頼性を高めます。
• 寸法安定性 — 高圧・高負荷時でも精密な公差を維持します。
• 長寿命 — 保守コストの低減と稼働停止時間の短縮に寄与します。

製造工程

• 原材料選定 — 高純度で信頼性の高い 20MnV6 鋼を選定します。
• 熱処理（焼入れ・焼戻し） — HRC 25–32 を達成するために熱処理を行い、靱性を向上させます。
• ピール＆研削 — 寸法精度と一貫した公差を得るために表面をピール及び研削します。
• 研磨 — 高精度研磨により滑らかな表面を作り、クロムの密着を最適化します。
• 硬質クロムめっき — 均一なクロム層を付与し、耐食性と耐摩耗性を確保します。
• 最終検査 — 寸法、硬度、表面仕上げを出荷前に検査します。

工程表
工程ステップ — 説明
原材料選定 — 高純度・高信頼性の 20MnV6 鋼を調達します。
熱処理（Q&T） — 焼入れ・焼戻しにより HRC 25–32 を達成し、靱性と耐久性を向上させます。
ピール＆研削 — 寸法精度と一貫した公差を得るために表面をピールおよび研削します。
研磨 — 高精度研磨により滑らかな表面を作り、クロムの密着性を向上させます。
硬質クロムめっき — 均一なクロム層を形成し、卓越した耐食・耐摩耗性を提供します。
最終検査 — 出荷前に寸法、硬度、表面仕上げを総合的に検査します。

用途

• 油圧シリンダ（油圧ショベル、ホイールローダ、ブルドーザ、クレーン）
• 農業機械（トラクター、コンバイン、油圧リフティング装置）
• 産業機械（プレス機、射出成形機、リフティングプラットフォーム）
• 輸送機器（トラック用テールリフト、バスのサスペンションシステム、鉄道油圧）
• 海洋・オフショアの油圧システム（海水にさらされる環境）

品質試験と認証

• 硬度試験 — 熱処理後の均一な HRC 25–32 を確認します。
• 塩水噴霧試験 — クロム層の耐食性を検証します。
• 超音波検査 — 内部欠陥を検出し構造的完全性を確保します。
• 表面検査 — ひび、ピット、めっきムラの有無を確認します。
• 寸法検査 — 直径および直線度の ISO 公差順守を確認します。
• 参照される証明書 — ISO 9001:2015；材料試験証明書（MTC 3.1 / 3.2）；SGS / TUV 検査報告；GL 承認。

技術仕様

• 材質: 20MnV6
• 表面仕上げ: 硬質クロムめっき
• 熱処理: 焼入れ・焼戻し（Q+T）
• 硬度 (HRC): 25–32
• 最大長さ: 15 m
• ID 公差オプション: f7, f8, g6 等
• 直線度公差: ≤0.2/1000 mm
• 表面粗さ: ≤0.2 µ
• 在庫の代表的な直径: Ø25 mm〜Ø150 mm
• 梱包: 防錆油、紙巻き、木箱（カスタマイズ可）
