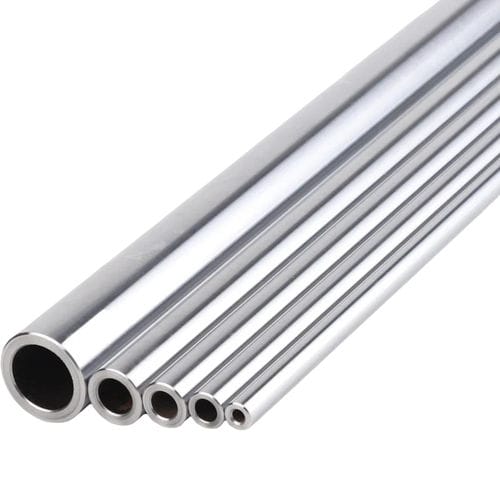

油圧パイプ

炭素鋼製頑丈農業用途

基本情報

• 型番：中空クロームめっきロッド
• ブランド：EAST AI
• 材料：CK45 中炭素鋼（約0.42～0.50% C）
• 長さ：カスタム可能、最長15 m
• 内径公差（ID）：f7 / f8 / g6 等
• 表面粗さ：Ra ≤ 0.2 µm

主な特長

• CK45は高い引張強さを有し、加工性および溶接性にも優れ、油圧部品や構造部材に適しています。
• 中空構造により剛性を維持しつつ総重量を低減でき、動的な機構の軽量化に寄与します。
• 外面のクロームめっきは耐摩耗性、表面硬度および耐食性を向上させ、寿命延長に貢献します。
• 内径はホーニング未加工（IDホーニングなし）で供給され、内部仕上げが重要でない場合のコスト削減やユーザーによる最終加工を可能にします。
• 油圧シリンダーや機械設計に合わせた長さのカスタムおよび端部加工・ねじ切りサービスが利用可能です。
• 完全ホーニング品に比べてコスト効率が高く、材料およびクロームめっきの利点を維持します。

技術仕様
材料：CK45 中炭素鋼
外面仕上げ：クロームめっき
内径(ID)：ホーニング未加工で供給（ID not honed）
構造：中空円筒形ロッド
標準／最大長さ：カスタマイズ可、最長15 m（設備により13 m程度の参照あり）
公差（OD / 長さ / 直進度）：受注時に指定
ID公差：f7 / f8 / g6 等対応可
表面粗さ：Ra ≤ 0.2 µm
追加処理：保管用防錆油、オプションの機械加工サービス


用途

• 油圧シリンダー（油圧ショベル、フォークリフト、ダンプトラック、農業機械、その他移動機器）
• 建設・土木機械：クレーン、ローダー、ブルドーザ、テレハンドラ等
• 産業機械・自動化機器：プレス、射出成形機、昇降ユニットなど耐久性のあるめっきロッドが必要な機器
• 農業・採掘機器：トラクタ、収穫機、掘削機、採掘ローダ等の重負荷用途
• 一般機械用途：テレスコピックブーム、構造支持ロッド、ピストン等

製造工程

• トレース可能な材料証明書を伴う高品質CK45無縫製チューブまたは中空ロッドの選定。
• プレ機械加工：切断、端面加工、必要に応じた端部仕上げ。
• 熱処理／正火処理により組織を安定化し、残留応力を低減。
• 中空化／内孔加工（要求に応じて実施）；ID未ホーニング品は最終ホーニングを行わない。
• 外面のクロームめっき施工（厚さ・硬度の管理あり）。
• 直進度・円筒度などの寸法検査を実施し、油圧組立て適合を確認。
• 表面保護および梱包：防錆油や保護コーティング、輸送時の腐食防止のための丁寧な梱包。
• 最終検査および書類：MTC（製造証明書）、寸法報告書、めっき厚さ記録の提出。

品質保証と認証

• 寸法管理：直進度、外径（OD）、肉厚、長さ公差の検査。
• 表面およびめっき検査：クローム厚さ、均一性、付着性試験。
• 機械的性質試験：引張強さ、降伏強さ、伸び率を試験報告で確認。
• 耐食性・塩水噴霧試験は要望により実施可能。
• 書類：MTC、材料のトレーサビリティ、検査記録；適用時はISO 9001の参照あり。

発注情報

• 外径、肉厚（中空ロッドの場合）、長さ、端部加工やねじ切りの有無を指定してください。
• 内径の最終仕上げを購入者が行うか（製品はIDホーニングなしで供給）を明示してください。
• 要求めっき厚さや追加の表面処理（パッシベーション、防錆コーティング等）を確認してください。
• 直進度、同心度その他機械特性の公差要件を提示してください。
• 特注梱包、切り売り、特殊加工のオプションあり；大量受注や在庫対応可能。

技術概要

• 商用名：中空クロームめっきロッド
• ブランド：EAST AI
• 材料：CK45 中炭素鋼（約0.42–0.50% C）
• 外面仕上げ：クロームめっき
• 内径：ホーニング未加工で供給
• 最大長さ：カスタム可、参照値で15 mまで
• ID公差：f7 / f8 / g6 対応
• 表面粗さ：Ra ≤ 0.2 µm
