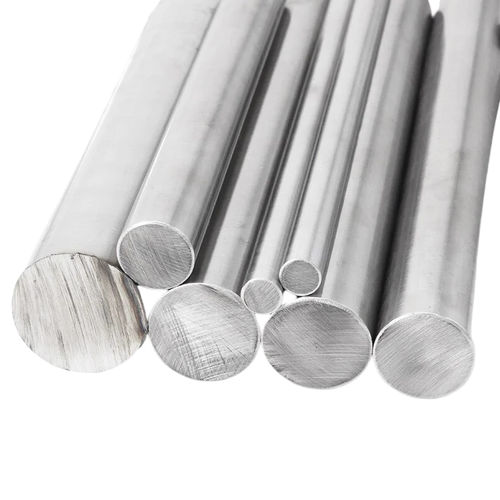

丸棒タイプスチール

多目的高耐久性耐疲労性

製品概要
EAST AIのST52 クロムめっきピストンロッド（焼入れ・焼戻し、HRC 25–32）は、油圧および空圧システム向けに設計された高精度の鋼製ロッドです。シームレスST52鋼を用い、HRC 25–32に熱処理した後、精密研削とハードクロムめっきを施し、厳しい産業環境での耐食性と耐摩耗性を向上させています。

主な特長

• 機械的特性の最適化：焼入れ・焼戻しにより硬さ、強度、靭性のバランスを実現。
• 耐食保護：ハードクロムめっきにより錆やピッティングを低減。
• 耐摩耗性の向上：硬化表面が摩耗を抑制し、シール寿命を延長。
• 高い直線性と寸法精度：厳しい公差で安定した油圧性能を維持。
• 疲労特性に優れる：反復荷重や高圧運転に適合。
• 幅広い用途：建設機械、農業機械、揚重機、海洋、産業用自動化。

型番と基本情報

• 型番：Q + T
• ブランド：EAST AI
• 材質：ST52（シームレス）
• 長さ：最大15 m（標準は8 mまで、カット対応可）
• 内径公差：f7 / f8 / g6 等
• 直線性：≤0.2 mm / 1000 mm
• 梱包：ロッド表面に防錆油塗布、各ロッドを紙で包み木箱梱包；梱包仕様はカスタム可
• 表面粗さ：Ra ≤ 0.2 μm

生産工程

• 原材料選定：高純度ST52鋼の採用
• 焼入れ・焼戻し：HRC 25–32に制御した熱処理
• 皮むき・研削：表面欠陥の除去と寸法管理
• 研磨：クロム付着のための精密研磨
• ハードクロムめっき：均一なクロム層で耐摩耗性・耐食性を向上
• 最終検査：粗さ、硬度、直線性の試験を実施して出荷

製品詳細

• 材料等級：ST52（DIN 2391 / EN 10305）
• 熱処理：焼入れ・焼戻し
• 硬度範囲：HRC 25–32
• 表面処理：ハードクロムめっき
• クロム層厚：20–30 μm（カスタム可）
• 表面粗さ（Ra）：≤0.2 μm
• 直線性公差：≤0.2 mm / 1000 mm
• 外径範囲：8 mm – 350 mm
• 長さ範囲：標準で最大8 m（カット対応）；最大15 mまで
• 引張強さ：600–850 MPa（径に依存）
• 耐力：≥355 MPa
• 適合規格：DIN 2391、EN 10305、ISO 9001、GL承認

用途

• 油圧シリンダ：建設機械および産業用油圧のピストンロッド
• 揚重機器：クレーン、ホイスト、エレベーター
• 土木機械：油圧ショベル、ブルドーザー、ローダー
• 海洋環境：海水による腐食に対するクロム保護強化
• 産業用自動化・鉱業：プレスや研磨環境向けの精密ロッド

品質検査

• 硬度試験：HRC 25–32の確認
• 塩水噴霧試験：クロムめっきの耐食性評価
• 表面粗さ測定：Ra ≤0.2 μmの確認
• 直線性検査：ロッドの湾曲によるシリンダ損耗の防止
• 超音波・渦流検査：内部および表面欠陥の検出
• 寸法検査：ISOおよびDIN公差への適合確認

認証

• ISO 9001:2015（品質マネジメント）
• ISO 14001:2015（環境マネジメント）
• 第三者検査報告（SGS / TUV / BV）
• 材料試験証明書（EN 10204 3.1 / 3.2）
• 海洋／オフショア材料メーカー向けのGL承認

技術仕様

• 材質：ST52（DIN 2391 / EN 10305）
• 熱処理：焼入れ・焼戻し
• 硬度：HRC 25–32
• 表面：ハードクロムめっき
• クロム厚：20–30 μm（カスタム可）
• 表面粗さ（Ra）：≤0.2 μm
• 直線性公差：≤0.2 mm / 1000 mm
• 外径：8–350 mm
• 長さ：標準で最大8 m；最大15 mまで
• 引張強さ：600–850 MPa
• 耐力：≥355 MPa
• 適用規格：DIN 2391、EN 10305、ISO 9001、GL承認
