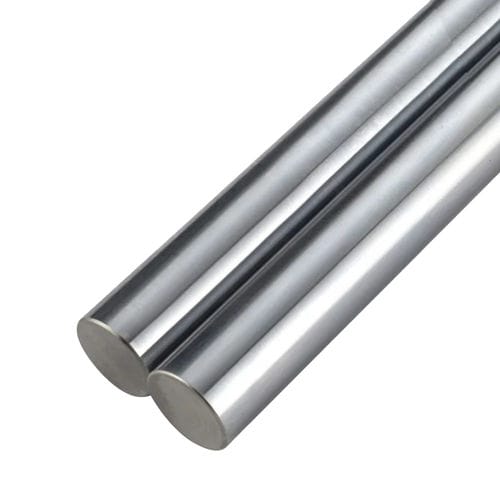

丸棒タイプスチール

加工用多目的高耐久性

製品概要
4140 鋼製のピストンロッド（クロームメッキ、ノーマライズ処理 HRC 15–22）は、4140 合金鋼を素材とし、ハードクロームで表面処理されたピストンロッドです。油圧・空圧シリンダー用途に向けて設計され、靭性、耐摩耗性、加工性、表面仕上げのバランスを重視しています。ノーマライズ処理とクロームめっきの組合せにより、硬さの管理、疲労特性の向上、耐食性が得られます。

主な仕様（製品概要より）

• ブランド： EAST AI
• 材料： 4140 合金鋼
• 長さ： 標準 8,000 mm まで；特注で最大 15 m まで対応
• ID/OD 公差： f7 / f8 / g6（その他は要相談）
• 直線度： ≤ 0.2 mm/m
• 用途： 建機、産業機械、重負荷システム向けの油圧シリンダー
• 梱包： 棒表面に防錆油塗布；各ロッドは紙巻き・木箱梱包；カスタム梱包可
• 表面粗さ： Ra ≤ 0.2 µm

利点

• 優れた機械的特性： 一般的な炭素鋼に比べて引張強度と靭性が高く、重荷重用途に適しています。
• 改良された表面仕上げ： ハードクロームにより低摩擦、高い耐摩耗性、安定した表面品質を実現します。
• 硬さの管理： ノーマライズにより HRC 15–22 を得て、加工性と耐久性のバランスを確保します。
• 耐食性： クローム層が錆や環境劣化から保護します。
• 寸法精度： 無心研削により厳しい公差と滑らかなシリンダー動作を保証します。
• 汎用性： 油圧・空圧シリンダー、揚力機械、建設機械、農業機械に適用可能です。

製造工程

• 原材料選定： 高品質な 4140 合金鋼を調達します。
• 皮むき・矯正： 表面欠陥を除去し、規格に合わせて棒を矯正します。
• ノーマライズ熱処理： 加熱後空冷して組織を均一化し、所定の硬さ（HRC 15–22）を得ます。
• 無心研削： 正確な径公差と表面平滑度を実現します。
• ハードクロームめっき： 均一なクローム層を施して耐摩耗性・耐食性を付与します。
• 研磨・仕上げ： 最終研磨を行い Ra ≤ 0.2 µm を達成します。
• 検査・試験： 出荷前に機械的、寸法的、表面品質の検査を実施します。

用途

• 油圧シリンダー： 建設機械、油圧ショベル、フォークリフトのピストンロッド。
• 空圧シリンダー： 低摩擦を要求される用途。
• 産業機械： プレス機、揚力装置、自動化システム。
• 農機： トラクターやコンバインの油圧アームおよび作業機。
• 海洋用途： オフショア機械向けの耐食性ロッド。
• 採鉱装置： 掘削機やローダー等の重負荷用ロッド。

製品詳細
材料：4140 合金鋼
状態：ノーマライズ（正火入れ）
硬さ：HRC 15–22
表面コーティング：ハードクロームめっき（めっき厚 20–30 µm）
表面粗さ：Ra ≤ 0.2 µm
公差：f7 / h8（ID/OD オプションとして f7 / f8 / g6 など）
直線度：≤ 0.2 mm/m
径範囲：φ6 mm – φ350 mm
長さ：標準 8,000 mm まで；特注で最大 15 m
梱包：防錆油、紙巻き、木箱；カスタム梱包可

認証と品質試験
必要に応じて認証書および試験報告書を提供します。典型的な書類・試験項目：材料試験成績書（MTC、化学成分・機械的性質確認）、ISO 品質管理の証明、第三者検査報告（例：SGS、BV）要望時、海洋・オフショア用途の GL 承認（必要時）、および工場試験（硬さ検査 HRC 15–22 の確認、めっき耐食性の塩水噴霧試験、内部欠陥の超音波検査、クローム均一性と粗さの表面検査、直線度チェック、寸法測定による公差確認）

技術仕様

• モデルファミリー： 4140 クロームめっきロッド
• 材料： 4140 合金鋼
• 熱処理： ノーマライズ（HRC 15–22）
• 表面： ハードクロームめっき、20–30 µm
• 表面粗さ： Ra ≤ 0.2 µm
• 公差： f7 / h8（ID/OD オプション）
• 直線度： ≤ 0.2 mm/m
• 径範囲： φ6 mm – φ350 mm
• 長さ： 標準 8,000 mm まで；特注で最大 15 m
• 梱包： 防錆油、紙巻き、木箱
