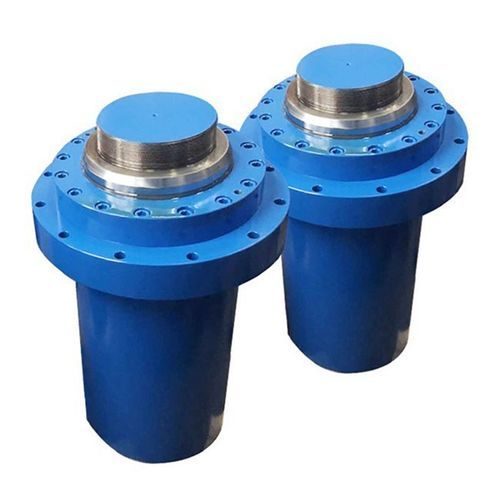

油圧式シリンダ

スチール製合金製ISO

製品概要
前面フランジ取り付け型の油圧シリンダーで、シリンダー前面が機械フレームに直接ボルト固定される固定取付け用途向けに設計されています。大型または一方向荷重でのたわみを抑え、高い整列精度を提供します。産業用プレス、建設機械、自動化システムなどの水平・垂直用途に適合します。ストローク、内径、ロッド、取付仕様、作動圧力などをカスタマイズ可能で、OEMやシステムインテグレータの要件に対応します。

型式とブランド

• 型式：Front Flange
• ブランド：EAST AI

技術仕様

• 取付：前面フランジ（ISO、SAE、または特注寸法）
• 内径範囲：32 mm – 400 mm
• ストローク：50 mm – 3000 mm（カスタマイズ可）
• 作動圧力：最大300 bar（4350 PSI）
• ロッド材質：クロムめっき炭素鋼または合金鋼
• チューブ材質：ホーニング鋼 / 無縫精密管
• シール：Parker、Hallite、NOK（オプション）
• コーティング：塗装、亜鉛メッキ、粉体塗装
• カスタマイズ：ストローク、ポート、取付、ねじ、シールキット

利点

• 前面固定により横荷重を最小化し整列を維持
• 大径シリンダーや高負荷用途に適合
• センサーやフィードバック機器との統合を想定した設計
• OEM適応やスペース最適化のためのモジュール化オプション
• 産業用途に適した費用対性能比

代表的な用途

• 油圧プレス・成形機
• 建設機械・土木機械
• 昇降プラットフォーム・ウインチ
• 鋼材の切断・曲げ・せん断機
• 産業用自動化ライン・組立ライン
• OEM機器・特殊用途機械

カスタマイズと統合

• 必要な力と移動量に合わせたストローク、内径、ロッド寸法の調整
• システム互換性のためのポートおよびねじオプション
• センサー、リミットスイッチ、取付ブラケットとの互換性
• 環境に応じたシールキットおよびコーティングのオプション
