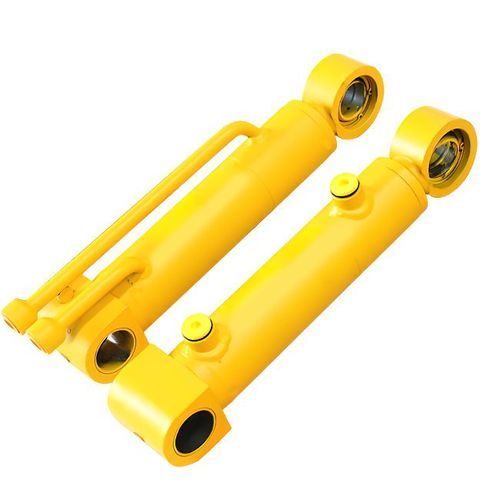

油圧式シリンダ ピストン式ピストンロッド付きスチール製
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 油圧式
- 技術
- ピストン式, ピストンロッド付き
- 材質
- スチール製, 合金製
- ストローク
最大: 6,000 mm
(236.22 in)最少: 0 mm
(0 in)- ボア径
最大: 500 mm
(19.69 in)最少: 40 mm
(1.57 in)- 圧力
最大: 350 bar
(5,076.32 psi)最少: 0 bar
(0 psi)- ロッド径
最大: 200 mm
(8 in)最少: 20 mm
(1 in)- 動作温度
最大: 80 °C
(176 °F)最少: -20 °C
(-4 °F)
詳細
製品説明
EAST AIのノンクッション式ピストンシリンダーは、内部にクッション機構を持たず直接的な直線力を供給します。ストローク終端での減速を必要としない用途向けに設計されており、部品構成が簡素で取り扱いが容易なため、販売業者、OEM、エンジニアリング請負業者に適しています。
基本情報
ノンクッション式ピストンシリンダーの利点
製造工程
用途分野
品質試験
認証
仕様 / 技術仕様
EAST AIのノンクッション式ピストンシリンダーは、内部にクッション機構を持たず直接的な直線力を供給します。ストローク終端での減速を必要としない用途向けに設計されており、部品構成が簡素で取り扱いが容易なため、販売業者、OEM、エンジニアリング請負業者に適しています。
基本情報
- モデル：Piston Type
- ブランド：EAST AI
ノンクッション式ピストンシリンダーの利点
- 直接的な力伝達：ストローク終端での抵抗が小さく、予測可能な直線出力を実現。
- 簡素な設計：内部部品が少なく、メンテナンスおよびスペア部品の負担を低減。
- コスト効率：クッションが不要な場合の製造・単価を抑制。
- 高い汎用性：各種油圧システムや取付形式に対応可能。
- 耐久性のある材料：耐久性を考慮した材質で長期使用に対応。
製造工程
- 材料選定：強度と疲労特性に優れた高級鋼・合金を採用。
- チューブ加工：ピストンのシール性と効率を確保するためにホーニングおよび表面仕上げを管理。
- ロッド製造：耐摩耗・耐食性向上のための高精度クロムメッキ。
- 精密加工：CNC加工によりボア、ピストン、エンドキャップの寸法精度を確保。
- 組立：ピストン、シール、エンド部を品質管理下で厳密に組立。
- 試験：出荷前に各ユニットで圧力・漏れ試験を実施。
用途分野
- 建設機械：油圧ショベル、ローダ、ブルドーザ。
- 農業機械：トラクタ、耕うん・収穫機具。
- 物流機器：リフト、プレス、コンベアなど。
- 産業用自動化：機械や生産ラインでの直線作動。
- 海洋機器：ウインチ、操舵装置、デッキ機器。
品質試験
- 耐圧試験：定格圧力下でのシリンダーの健全性を確認。
- 漏れ試験：運転条件下でのシール性能を確認。
- 寸法検査：ボア、ロッド、取付寸法の公差を確認。
- 表面粗さ検査：ピストンの動作に適した内部仕上げを保証。
- 塩水噴霧試験：クロムメッキロッドの耐食性を評価。
認証
- ISO 9001（品質マネジメント）
- CE認証（該当する場合）
- 材料証明書（鋼材等級・熱処理）
- 性能試験報告書（耐圧・耐久性）
仕様 / 技術仕様
- ボア径：40 mm – 500 mm — カスタムサイズ対応可
- ロッド径：20 mm – 200 mm — 耐摩耗・耐腐食のためクロムめっき
- ストローク長：最大6000 mm — 用途に応じて設計
- 使用圧力：最大35 MPa — 重負荷システム対応
- 温度範囲：-20°C～+80°C — 広範囲用シールはオプション
- 表面処理：ロッドのハードクロム処理
- シールシステム：漏れを最小化する高品質輸入シール
- 取付方式：ピンアイ、フランジ、トルニオン、フットマウント
- 代表的な用途：建設、農業、物流、産業用自動化
