油圧式シリンダ

ピストン式単一軸スチール製

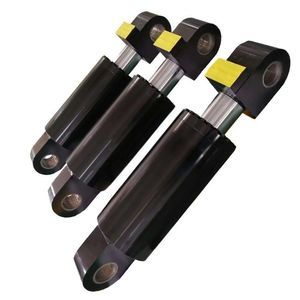

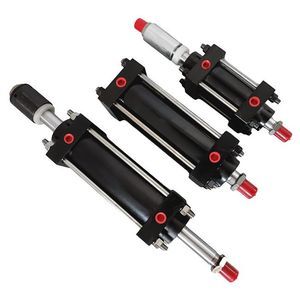

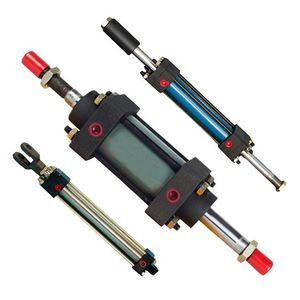

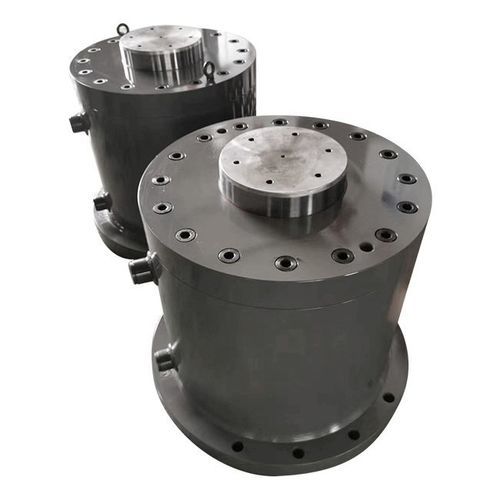

製品概要 シングルロッドプランジャーシリンダーは、高荷重の直線押圧および垂直リフティングを目的とした油圧アクチュエータです。内部ピストンを持たずプランジャーロッドが直接シリンダー内腔を往復するため、重荷重の垂直荷重用途に適したコンパクトな構造となります。シームレスホーニングチューブおよび誘導焼入れ、ハードクロームめっき処理を施したロッドにより、優れた耐摩耗性と長寿命を実現します。主な用途は昇降プラットフォーム、油圧プレス、製鉄・冶金機器、建設機械などです。

モデルとブランド モデル: プランジャー型。ブランド: EAST AI.

特長

• 構造が単純 — 部品点数が少なく故障箇所が減り、保守が容易。
• 高耐荷重 — 垂直の重荷重リフティングや押圧に最適化。
• 耐久性 — 誘導焼入れとハードクロームめっきロッドで摩耗・腐食に強い。
• コスト効率 — ピストン式よりも製造・保守コストが低い。
• コンパクト設計 — 設置スペースが限られた場所でも強力な直線力を発揮。
• カスタマイズ可能 — 複数のボア径、ストローク、取付形式に対応。
• 低漏れシール — 高性能シールにより油漏れを低減。
• 長寿命 — 高精度ホーニングによる低摩擦・低摩耗。

生産工程

• 材料選定 — ST52、CK45、42CrMo4などの高級鋼を使用。
• チューブ加工 — シリンダーバレルをRa ≤ 0.2 μmでホーニング。
• ロッド加工 — ロッドを機械加工後、誘導焼入れ・ハードクロームめっき。
• CNC加工 — 高精度の旋盤・フライス加工で寸法公差を確保。
• 溶接・端部加工 — 構造溶接により機械的強度を確保。
• シール組付け — 輸入シール（Parker、Hallite、NOK）を採用。
• 油圧試験 — 各ユニットを定格および過負荷圧で検査。
• 表面処理 — 塗装、リン酸処理、粉体塗装などで耐腐食性を向上。
• 最終検査 — 寸法、表面粗さ、硬度検査を実施して出荷。

用途

• 建設機械 — リフティング機器、足場、コンクリート機械。
• 製鉄・冶金機器 — 製鋼設備、溶解設備、鋳造機。
• 油圧プレス — 鍛造、プレス加工、金属成形。
• 物流機器 — リフティングプラットフォーム、エレベーター、油圧リフト。
• 農業機器 — ローダー、散布機、チップ機構。
• 採掘機器 — 地下・地上用の重荷重リフティングシステム。
• 海洋用途 — 船舶のリフティング装置やオフショアプラットフォーム。

工場在庫と生産能力

• 複数のボアサイズに対応したホーニングチューブの豊富な在庫。
• ハードクローム処理済み、焼入れロッドの充実した在庫。
• カスタマイズ用の半完成品プランジャーシリンダーを用意。
• 一般的な仕様の即出荷品あり。
• 月間生産能力は10,000台以上の油圧シリンダー。
• 国際輸送に対応する強力な物流サポート。

品質検査と試験

• 寸法検査 — ボア、ロッド、全長の精度検査。
• 表面粗さ検査 — ホーニング表面をRa ≤ 0.2 μmで測定。
• 硬度試験 — ロッド表面硬度を要求HRC範囲内で管理。
• 油圧圧力試験 — 全ユニットを使用圧の1.5倍で試験。
• 溶接検査 — 超音波検査による溶接の完全性確認。
• 耐食性試験 — 塩水噴霧試験でめっきの耐食性を確認。

認証

• ISO 9001:2015 — 品質マネジメントシステム。
• ISO 14001 — 環境マネジメント。
• CE — EU機械指令適合。
• RoHS — 材料・工程の適合。
• DNV/GL/BV 承認 — 海洋・オフショア用途向け認証。

製品詳細（表） 製品名: シングルロッドプランジャーシリンダー
ボア範囲: 40 mm ～ 400 mm
ストローク長: 最大6000 mm（カスタマイズ可）
使用圧力: 最大250 bar
材料: ST52 / CK45 / 42CrMo4
ロッド表面: ハードクロームめっき、誘導焼入れ済み
シールブランド: Parker / Hallite / NOK
温度範囲: -30°C ～ +120°C
取付オプション: フランジ、クリビス、トラニオン、アイマウント
用途タイプ: 垂直荷重の持ち上げ/押圧
基準: ISO 6022 / DIN / カスタムオプション

仕様 / 技術仕様

• 製品名: シングルロッドプランジャーシリンダー
• モデル: プランジャー型
• ブランド: EAST AI
• ボア範囲: 40 mm ～ 400 mm
• ストローク長: 最大6000 mm（カスタマイズ可）
• 使用圧力: 最大250 bar
• 材料: ST52 / CK45 / 42CrMo4
• ロッド表面: ハードクロームめっき、誘導焼入れ済み
• シール: Parker / Hallite / NOK
• 温度範囲: -30°C ～ +120°C
• 取付オプション: フランジ、クリビス、トラニオン、アイマウント
• 基準: ISO 6022 / DIN / カスタムオプション
