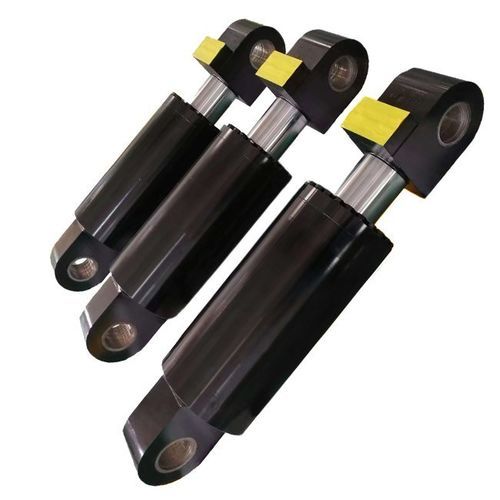

油圧式シリンダ

単動式スチール製溶接

製品概要
溶接型シングルアクティング油圧シリンダーは、伸び側または縮み側のいずれか一方向にのみ油圧を作用させ、復帰は重力や外部荷重で行うコンパクトなアクチュエータです。溶接構造によりタイロッドを不要とし、漏れに強く高耐久な設計で、狭小スペースや可搬機器に適しています。

型番とブランド

• Model: Welded Type
• Brand: EAST AI

主要技術仕様（要約）

• タイプ — 溶接ボディ、シングルアクティング
• ボアサイズ — 25 mm〜300 mm（カスタマイズ可）
• ストローク — 最大3000 mm または要望に応じて
• 耐圧 — 最大250 bar（3625 PSI）
• ロッド材質 — クロムめっき鋼または誘導硬化鋼
• シリンダ本体材質 — 高強度鋼、溶接構造
• シール — Hallite / Parker / NOK
• 取り付け方法 — ヒンジ、フランジ、トランニオン、クロスチューブ、溶接アイ
• 作動油 — 鉱物油、油圧作動油（ISO VG 32–68）

溶接式シングルアクティング油圧シリンダーを選ぶ理由

• コンパクトな溶接構造: タイロッドを省略することで取付寸法を削減し、漏れリスクを低減します。
• メンテナンスが容易: ダブルアクションに比べ可動部が少なく、摩耗が抑えられます。
• コスト効率が高い: 一方向のみの駆動により配管やシステムが簡素化され、エネルギー消費を抑えます。
• 取り付けの柔軟性: ヒンジやフランジなど複数の取り付けに対応し、トレーラーや農機、コンパクト機械に適合します。
• 特定用途に最適: ダンプ、昇降台、押し出しや引き戻しの一方向作業に最適化されています。

主な用途

• ダンプトレーラーおよび昇降装置
• 農業用収穫機および噴霧機
• コンパクト建設機械
• シザースリフトおよび傾斜システム
• 産業用油圧プレス（油圧ピストンシリンダ）
• ドアアクチュエータおよびプッシャー装置

仕様 / 技術仕様

• タイプ: 溶接ボディ、シングルアクティング
• ボアサイズ: 25 mm〜300 mm（カスタマイズ可）
• ストローク: 最大3000 mm または要望に応じて
• 耐圧: 最大250 bar（3625 PSI）
• ロッド材質: クロムめっき鋼または誘導硬化鋼
• シリンダ本体材質: 高強度鋼、溶接構造
• シール: Hallite / Parker / NOK
• 取り付け方法: ヒンジ、フランジ、トランニオン、クロスチューブ、溶接アイ
• 作動油: 鉱物油、油圧作動油（ISO VG 32–68）
