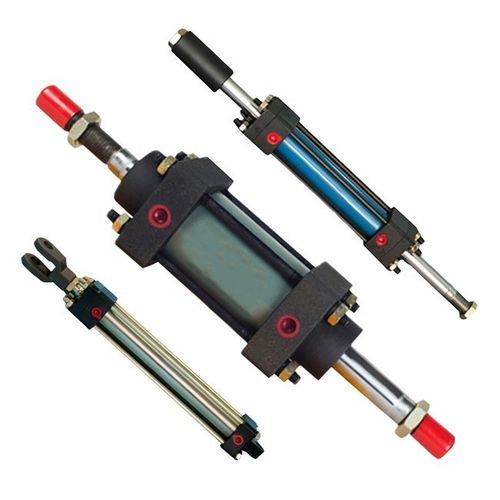

油圧式シリンダ

タイロッドピストン式単動式

製品概要
Tie-Rod Type 片作用油圧シリンダーは、片方向の力を必要とするシステム向けのコンパクトでメンテナンス性に優れたソリューションです。ピストンは油圧で伸び、戻りは重力、外部荷重、またはスプリングで行います。タイロッド（引締めボルト）はエンドキャップをチューブに固定し、機械的強度とメンテナンスの容易さを確保します。OEM組み込みや設置スペースが限られる用途に適しています。

型番とブランド

• 型番: Tie-Rod Type
• ブランド: EAST AI

主な技術仕様

• タイプ — 片作用、Tie-Rod Type
• 内径（ボア） — 25 mm – 200 mm
• ストローク範囲 — 50 mm – 2000 mm
• 最大圧力 — 最大210 bar (3050 PSI)
• ロッドタイプ — クロムメッキ、研磨鋼
• チューブ材質 — 精密研削炭素鋼
• 表面仕上げ — 塗装 / ブラックオキシド / 亜鉛めっき
• 取り付け形式 — クリービス、フランジ、トランニオン、クロスチューブ
• シールオプション — Hallite / Parker / NOK
• 流体適合性 — 油圧油 ISO VG 32–68

このタイロッド式片作用シリンダーを選ぶ理由

• 整備性に優れる設計: シール交換などの分解が容易で保守性が高い。
• コンパクト設計: 設置スペースが限られる場所や小型OEM組み込みに最適。
• 優れた機械的強度: タイロッド構造によりエンドキャップの固定が確実でオーバーホールが容易。
• システム簡素化: 単一の油圧ポートで一方向駆動が可能。
• 標準化された設計: 供給者によって在庫されていることが多く、迅速な納期が可能。

一般的な用途

• 農業機械（噴霧機、ロータリーティラー、すき）
• ダンプトレーラーや傾斜式ベッド
• 荷役ゲートや小型クレーンなどの移動機械
• リターンスプリング付きのプレスやパンチ工具
• マテリアルハンドリングアーム
• 工場設備のライトオートメーション

顧客メリット

• コスト効率が高い：低〜中程度の使用サイクルに適する
• 修理・オーバーホールが容易：メンテナンスに溶接不要
• 標準またはカスタムのストローク長で提供
• 経験豊富な供給者からの短納期
• カスタム取り付け・ポート構成に対応

技術仕様

• タイプ: 片作用、Tie-Rod Type
• 内径: 25 mm – 200 mm
• ストローク: 50 mm – 2000 mm
• 最大圧力: 最大210 bar (3050 PSI)
• ロッド: クロムメッキ、研磨鋼
• チューブ: 精密研削炭素鋼
• 仕上げ: 塗装 / ブラックオキシド / 亜鉛めっき
• 取付: クリービス、フランジ、トランニオン、クロスチューブ
• シール: Hallite / Parker / NOK
• 流体: 油圧油 ISO VG 32–68
• ブランド: EAST AI
• 型番: Tie-Rod Type
