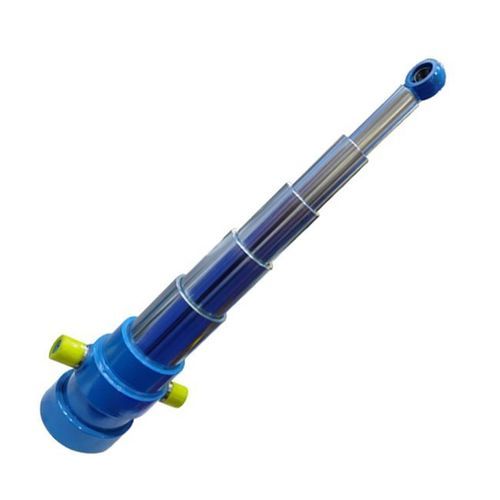

油圧式シリンダ 伸縮自在ピストンロッド付きスチール製
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 油圧式
- 技術
- ピストンロッド付き, 伸縮自在
- 材質
- スチール製, 合金製
- 規格
- ISO 6022, DIN 3358
- 用途
- 建設機械用, 農業機械用, 車両用, マテリアルハンドリング用
- その他の特徴
- カスタム, 高圧, 高荷重用, 耐腐食性, 耐摩耗性, 内蔵型制御装置付き
- ストローク
最大: 8,000 mm
(314.961 in)最少: 0 mm
(0 in)- ボア径
最大: 400 mm
(15.75 in)最少: 50 mm
(1.97 in)- 圧力
最大: 300 bar
(4,351.13 psi)最少: 0 bar
(0 psi)- 動作温度
最大: 120 °C
(248 °F)最少: -30 °C
(-22 °F)
詳細
概要
多段テレスコピックシリンダーは、2段以上のステージが順次伸長することで、コンパクトな収納長から長いストロークを実現します。シームレスホーニングチューブと誘導硬化クロムめっきロッドを採用し、可搬能力、シール信頼性、および長寿命を備えた油圧ソリューションです。
型番とブランド
利点
製造工程
用途
製品仕様
工場在庫と生産能力
品質検査
認証
技術仕様
多段テレスコピックシリンダーは、2段以上のステージが順次伸長することで、コンパクトな収納長から長いストロークを実現します。シームレスホーニングチューブと誘導硬化クロムめっきロッドを採用し、可搬能力、シール信頼性、および長寿命を備えた油圧ソリューションです。
型番とブランド
- 型番：Multi-stage Type
- ブランド：EAST AI
利点
- コンパクトな収納長：狭い機器への設置スペースを節約。
- 拡張ストローク：構成により収納長の5〜6倍まで可能。
- 高い揚力性能：建設、輸送、マテリアルハンドリングの重荷重に対応。
- 耐久性：誘導硬化クロムロッドと高性能シールによる耐摩耗性。
- カスタマイズ性：各種ボア径、ストローク、段数に対応。
- 漏れ抑制シール：ダウンタイムとメンテナンス低減。
- 耐食性表面処理：屋外や過酷環境での使用対応。
製造工程
- 原材料選定：ST52、CK45、または合金鋼を採用し構造強度を確保。
- チューブホーニング＆スキビング：内部仕上げ Ra ≤ 0.2 μm を達成しシール性能を最適化。
- ロッド加工：硬クロムめっきと誘導硬化により耐摩耗・耐食性を付与。
- ステージ加工：複数ステージを精密加工し滑らかな作動を実現。
- シール組立：Parker / Hallite / NOK シールを組み付け。
- 溶接＆エンドキャップ組立：構造溶接で強度と信頼性を確保。
- 油圧耐圧試験：定格圧力および安全試験での水圧検査を実施。
- 表面処理：用途に応じて粉体塗装、リン酸塩処理、塗装を実施。
- 最終検査：出荷前に寸法、硬度、粗さを確認。
用途
- 建設機械：ダンプトラック、チッパー、油圧ショベル、ローダー。
- 採掘機器：リフティングシステム、地下輸送、ボーリング機。
- 農業機械：コンバイン、スプレーヤー、荷台傾斜トレーラー。
- マテリアルハンドリング：クレーン、リフティングテーブル、フォークリフト、プラットフォーム。
- 物流・輸送：清掃車、荷役用リフト、油圧テールゲート。
- 海洋・オフショア：船舶用クレーン、オフショア揚重システム。
製品仕様
- 製品名 — Multi-Stage Telescopic Cylinder
- ボア径範囲 — 50 mm – 400 mm
- ストローク長 — 最大 8000 mm（カスタム対応）
- 段数 — 2–6 段
- 使用圧力 — 最大 300 bar
- 材質 — ST52 / CK45 / 42CrMo4
- ロッド表面 — ハードクロムめっき、誘導硬化
- シールブランド — Parker / Hallite / NOK
- 温度範囲 — -30°C ～ +120°C
- 取付けオプション — トラニオン、クレビス、フランジ、アイ、ラグ取り付け
- 規格 — ISO 6022 / DIN / カスタム
工場在庫と生産能力
- ホーニング済みチューブとクロムめっきロッドの豊富な在庫。
- カスタム組立用の半完成テレスコピックステージ。
- 定番構成の即納可能なシリンダー在庫。
- 月間生産能力は8,000本以上の油圧シリンダー。
- 安定したグローバル納期を支えるサプライチェーン。
品質検査
- 寸法精度：ボアとロッドをマイクロメーターで確認。
- 表面粗さ：ホーニング仕上げを Ra ≤ 0.2 μm にて確認。
- 硬度試験：熱処理後のロッドを指定 HRC 範囲で検査。
- 溶接品質検査：超音波検査で溶接の健全性を確認。
- 油圧耐圧試験：全シリンダーを使用圧の1.5倍まで試験。
- 耐食性試験：塩水噴霧試験室でクロムめっきを検査。
認証
- ISO 9001:2015
- ISO 14001
- CE マーキング
- RoHS 認証
- DNV / GL / BV 海洋承認
