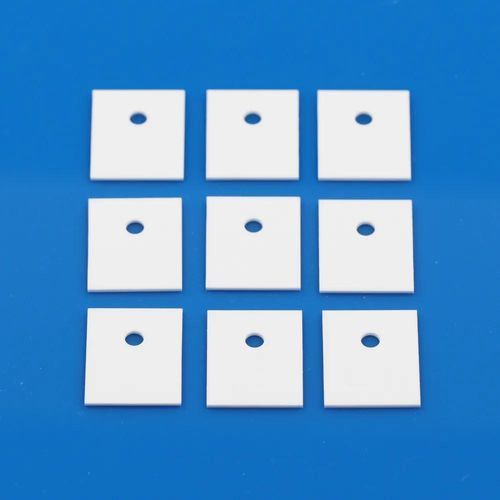

電気絶縁板 66255-00100-0288

製品概要
このアルミナ（Al₂O₃）96%高純度セラミック製放熱絶縁プレートは、熱伝導性を確保しながら放熱部品と金属ヒートシンク等との間で電気的絶縁を提供します。剛性のあるプレート形状とコンパクトな寸法により、狭小な設置スペースや高温環境での長期安定動作が求められる用途に適しています。

主な特長

• 96%高純度アルミナ（Al₂O₃）セラミック
• 放熱と電気絶縁を兼ね備えた構成
• 高い誘電耐力と安定した絶縁性能
• 効率的な熱伝達を実現する良好な熱伝導率
• 高温および熱劣化に対する優れた耐性
• 精密な位置決めと組み立てに適した剛性プレート構造

典型的な用途

• IH調理器や炊飯器
• パワー半導体（MOSFET、IGBT）
• 電子アセンブリのヒートシンク絶縁
• 家庭用電子機器
• パワーエレクトロニクスおよび制御モジュール

一般的な製品データ
式: Al₂O₃
形状: プレート
材料: アルミナ
純度: 96%
CAS番号: 1344-28-1
商品分類: セラミック熱パッド

仕様 / 公差（プレート）

• 長さ: 24 mm ±0.2 mm
• 幅: 19 mm ±0.2 mm
• 厚さ: 1 mm ±0.05 mm

電気特性

• 比誘電率（1 MHz, 25°C）: 9.8
• 絶縁破壊強度: 15 kV/mm
• 体積抵抗率: 1e14 Ω·cm

物理特性

• 密度: 3.7 g/cm³

熱特性

• 熱伝導率（20–400°C）: 24 W/m·K
• 熱膨張係数: 6.9 ×10⁻⁶/°C（20–300°C）；7.8 ×10⁻⁶/°C（300–800°C）

機械特性

• 弾性係数: 340 GPa
