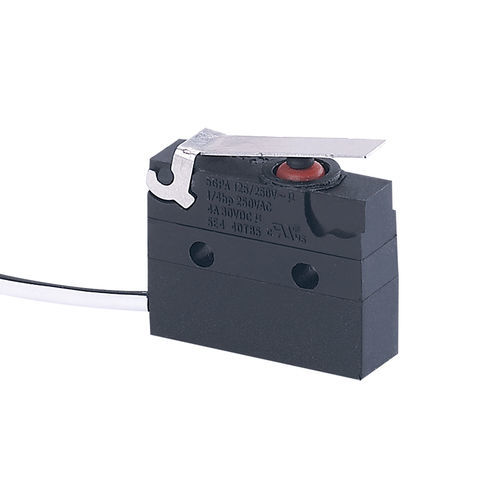

レバーマイクロスイッチ FSK-18-D-031

SPST防水・防塵性能IP67

概要
FSK-18-D-031は、FSK-18 Mid Seriesの防水マイクロスイッチで、コンパクトな電気制御用途向けに設計されています。複数の電流・電圧バリエーションがあり、国際的な認証を取得しているため、産業機器やOEM用途に適しています。

主な特長

• 電流オプション: 0.1A / 0.5A / 5(2)A / 10(3)A
• 電圧定格: AC 125V / 250V；DC 5V / 36V
• 認証: UL、cUL（CSA）、VDE、ENEC、CQC

寸法表
寸法図およびサイズ表は製品ページの画像として提供されており、機械的参照に使用できます。

スイッチの技術特性（表）

• 項目1 — 電気定格: 0.1A 250VAC（他の定格はバリアントによる）
• 項目2 — 動作力: 1.0 ~ 2.5 N
• 項目3 — 接触抵抗: ≤ 300 mΩ
• 項目4 — 絶縁抵抗: ≥ 100 MΩ（500 VDC）
• 項目5 — 耐電圧: 非接続端子間 500 V；端子と金属フレーム間 1500 V
• 項目6 — 電気寿命: ≥ 50,000 サイクル
• 項目7 — 機械寿命: ≥ 100,000 サイクル
• 項目8 — 使用温度: -25 ~ 105 °C
• 項目9 — 動作周波数: 電気 15 サイクル/分；機械 60 サイクル/分
• 項目10 — 耐振動: 10 ~ 55 Hz；振幅 1.5 mm；三方向
• 項目11 — はんだ付け性: 浸漬部の>80%がはんだで覆われること；はんだ温度 235 ± 5 °C（浸漬時間 2 ~ 3 s）
• 項目12 — はんだ熱耐性: 浸漬はんだ 260 ± 5 °C 5 ± 1 s；手はんだ 300 ± 5 °C 2 ~ 3 s
• 項目13 — 試験条件: 周囲温度 20 ± 5 °C；相対湿度 65 ± 5% RH；気圧 86 ~ 106 kPa

仕様 / 技術データ

• 型番: FSK-18-D-031
• シリーズ: FSK-18 Mid Series
• 電気定格例: 0.1A 250VAC（バリアントあり）
• 動作力: 1.0 ~ 2.5 N
• 接触抵抗: ≤ 300 mΩ
• 絶縁抵抗: ≥ 100 MΩ（500 VDC）
• 電気寿命: ≥ 50,000 サイクル；機械寿命: ≥ 100,000 サイクル
• 使用温度範囲: -25 ~ 105 °C
• 耐振動性: 10 ~ 55 Hz、振幅 1.5 mm
• はんだ付け: 浸漬および手はんだの仕様を提供
• 認証: UL、cUL（CSA）、VDE、ENEC、CQC
