レバーマイクロスイッチ FSK-14-5A-027-TD1.125

トグルSPDT防水・防塵性能

製品概要

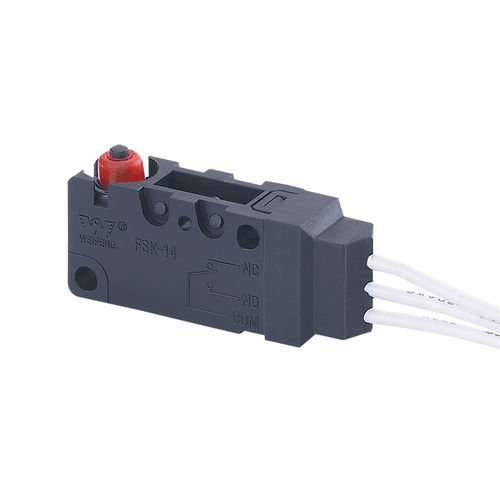

防水モーメンタリ押しボタンスイッチ、型番 FSK-14-5A-027-TD1.125。定格電流：5(2)A / 10(3)A。定格電圧：AC125V / 250V、DC30V。認証：UL、cUL（CSA）、VDE、ENEC、CQC。工業用制御盤、計装、シールされた操作が必要な機器に適合します。

寸法表
寸法や取り付け情報の詳細は、製品の寸法表画像を参照してください。

スイッチの技術的特性

• 1. 電気定格：0.1A 250VAC
• 2. 押下力：1.0 ~ 2.5 N
• 3. 接触抵抗：≤ 300 mΩ
• 4. 絶縁抵抗：≥ 100 MΩ（500 VDC）
• 5. 耐電圧：未接続端子間 500 V（0.5 mA / 60 s）；端子と金属フレーム間 1500 V（0.5 mA / 60 s）
• 6. 電気寿命：≥ 50,000 サイクル
• 7. 機械寿命：≥ 100,000 サイクル
• 8. 動作温度：-25 ~ 105 °C
• 9. 動作周波数：電気 15 サイクル；機械 60 サイクル
• 10. 耐振動性：周波数 10 ~ 55 Hz；振幅 1.5 mm；三方向で試験
• 11. はんだ付け性：浸漬部の >80% がはんだで被覆されること。はんだ付け温度：235 ± 5 °C（浸漬時間 2 ~ 3 s）
• 12. はんだ熱耐性：ディップはんだ 260 ± 5 °C（5 ± 1 s）；手はんだ 300 ± 5 °C（2 ~ 3 s）
• 13. 試験条件：周囲温度 20 ± 5 °C；相対湿度 65 ± 5% RH；大気圧 86 ~ 106 kPa

製品タグ

• Waterproof Button
• Waterproof Momentary Switch
• Waterproof Push Button
• Waterproof Push Button Switch
• Waterproof Rocker Switch
• Waterproof Toggle Switch

仕様 / 技術仕様

• 電気定格：0.1A 250VAC
• 押下力：1.0 ~ 2.5 N
• 接触抵抗：≤ 300 mΩ
• 絶縁抵抗：≥ 100 MΩ（500 VDC）
• 耐電圧：未接続端子間 500 V；端子と金属フレーム間 1500 V
• 電気寿命：≥ 50,000 サイクル
• 機械寿命：≥ 100,000 サイクル
• 動作温度：-25 ~ 105 °C
• 動作周波数：電気 15 サイクル；機械 60 サイクル
• 耐振動性：10 ~ 55 Hz、振幅 1.5 mm、三方向
• はんだ付け性：浸漬時 >80% 被覆；はんだ付け温度 235 ± 5 °C（2 ~ 3 s）
• はんだ熱耐性：ディップ 260 ± 5 °C（5 ± 1 s）；手はんだ 300 ± 5 °C（2 ~ 3 s）
• 試験条件：20 ± 5 °C、65 ± 5% RH、86 ~ 106 kPa
