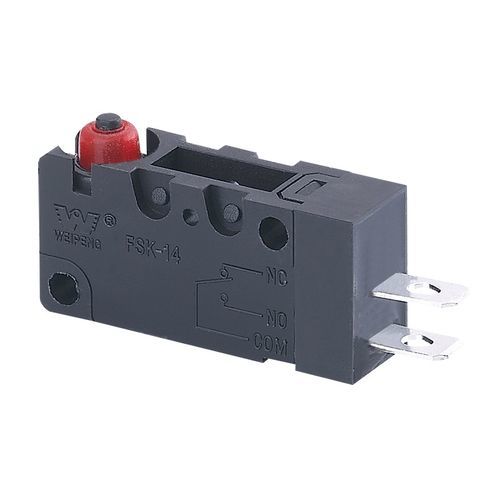

レバースイッチ FSK-14-1X-5A-006-TD1

SPST防水・防塵性能IP67

製品概要
FSK-14-1X-5A-006-TD1は、コンパクトな電気制御用途向けに設計されたミニチュアのはんだ付けスイッチです。定格電流は5(2)Aおよび10(3)A、定格電圧はAC 125V / 250VおよびDC 30Vが利用可能です。小型スペースでの信頼性のある切替が求められる用途に適しています。

主な仕様

• 型番: FSK-14-1X-5A-006-TD1
• 定格電流（例）: 5(2)A、10(3)A
• 定格電圧: AC 125V / 250V、DC 30V
• 電気定格（例）: 0.1A 250VAC
• 動作力: 1.0 ~ 2.5 N
• 接触抵抗: ≤ 300 mΩ
• 絶縁抵抗: ≥ 100 MΩ（500 VDC時）
• 耐電圧: 端子間 500 V、端子と金属フレーム間 1500 V

技術的特性

• 電気定格（例）: 0.1A 250VAC
• 動作力: 1.0 ~ 2.5 N
• 接触抵抗: ≤ 300 mΩ
• 絶縁抵抗: ≥ 100 MΩ（500 VDC時）
• 耐電圧: 未接続端子間 500 V、端子と金属フレーム間 1500 V
• 電気的寿命: ≥ 50,000 サイクル
• 機械的寿命: ≥ 100,000 サイクル
• 使用温度範囲: -25 ~ 105 °C
• 動作周波数: 電気 15 サイクル/分、機械 60 サイクル/分
• 耐振動: 10 ~ 55 Hz、振幅 1.5 mm、3方向 各1時間

はんだ付けおよび取り付け

• はんだ付け性: 浸漬部分の80％以上がはんだで被覆されること
• ディップはんだ温度: 235 ± 5 °C；浸漬時間: 2 ~ 3 s
• はんだ耐熱性 — ディップ: 260 ± 5 °C、5 ± 1 s
• はんだ耐熱性 — 手はんだ: 300 ± 5 °C、2 ~ 3 s

適合性と発注

• 承認: UL、cUL (CSA)、VDE、ENEC、CQC
• サイズ表: 製品ページにサイズ表画像あり
• 推奨試験条件: 20 ± 5 °C、相対湿度 65 ± 5 %、気圧 86 ~ 106 kPa
• 典型的な用途: 産業用制御、計装、コンパクトな電気機器
