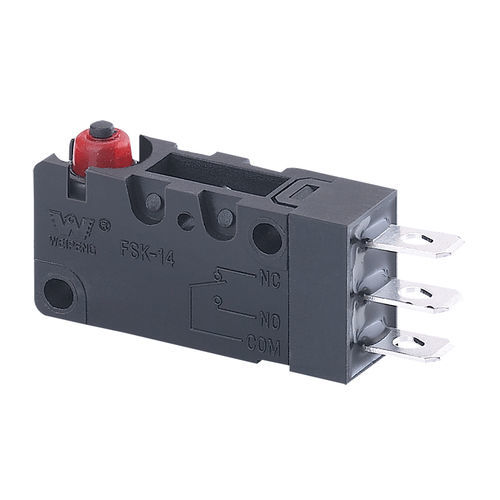

SPDTマイクロスイッチ FSK-14-5A-007-TD1.125

C22.2CQCC-US UL

製品概要
マイクロスイッチ FSK-14-5A-007-TD1.125。定格電流 5(2)A および 10(3)A、接点定格 0.1A 250VAC。AC 125V/250V、DC 30V に対応。認証：UL、cUL (CSA)、VDE、ENEC、CQC。

サイズ表
寸法や取り付け箇所の詳細は製品のサイズ表画像を参照してください。

スイッチの技術仕様

• 1 - (電気定格)：0.1A 250VAC
• 2 - (動作力)：1.0 ~ 2.5N
• 3 - (接触抵抗)：≤ 300mΩ
• 4 - (絶縁抵抗)：≥ 100MΩ (500VDC)
• 5 - (耐電圧)：未接続端子間：500V / 0.5mA / 60s；端子と金属フレーム間：1500V / 0.5mA / 60s
• 6 - (電気的寿命)：≥ 50,000 サイクル
• 7 - (機械的寿命)：≥ 100,000 サイクル
• 8 - (動作温度)：-25 ~ 105°C
• 9 - (動作周波数)：電気的：15 サイクル/分；機械的：60 サイクル/分
• 10 - (耐振動性)：周波数：10 ~ 55Hz；振幅：1.5mm；三方向
• 11 - (はんだ付け性)：浸漬部の80%以上がはんだで覆われること；はんだ付け温度：235±5°C；浸漬時間：2 ~ 3s
• 12 - (はんだ熱耐性)：ディップはんだ：260±5°C 5±1s；手はんだ：300±5°C 2 ~ 3s
• 13 - (試験条件)：周囲温度：20±5°C；相対湿度：65±5% RH；気圧：86 ~ 106 kPa

仕様

• 電気定格：0.1A 250VAC
• 定格電流：5(2)A および 10(3)A
• 動作力：1.0–2.5 N
• 接触抵抗：≤ 300 mΩ
• 絶縁抵抗：≥ 100 MΩ (500 VDC)
• 耐電圧：端子間 500 V、端子と金属フレーム間 1500 V
• 電気的寿命：≥ 50,000 サイクル
• 機械的寿命：≥ 100,000 サイクル
• 動作温度：-25 ～ 105 °C
• 振動：10–55 Hz、振幅 1.5 mm、三方向
• はんだ付け性：浸漬カバレッジ ≥ 80%；はんだ付けおよび熱耐性のパラメータは規定通り
• 試験条件：20±5°C、65±5% RH、86–106 kPa
