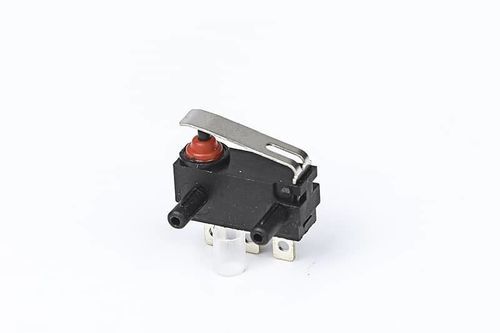

単極マイクロスイッチ FSK-20-001ULCQCC-US UL
お気に入りに追加する
商品比較に追加する
特徴
- 機能
- 単極
- 保護レベル
- UL
- 規格
- ENEC, CQC, C-US UL
- 組み立て
- 基板取り付け, プリント基板用
- その他の特徴
- 破断, 超小型
- 一次電流
最少: 0.1 A
最大: 3 A
- 電圧
最少: 12 V
最大: 250 V
- 使用温度
最少: -25 °C
(-13 °F)最大: 105 °C
(221 °F)
詳細
製品概要
スイッチの技術特性
技術仕様
- 型番: FSK-20-001
- 電流オプション: 0.1A、3A
- 電圧: AC 125V / 250V、DC 12V / 24V
- 認証: UL、cUL (CSA)、VDE、ENEC、CQC
スイッチの技術特性
- 定格電流 — 0.1A @ 250VAC（別オプション: 3A）
- 作動力 — 1.0–2.5 N
- 接触抵抗 — ≤300 mΩ
- 絶縁抵抗 — ≥100 MΩ（500 VDC測定）
- 耐電圧 — 非接続端子間: 500 V；端子と金属フレーム間: 1500 V
- 電気的寿命 — ≥50,000 サイクル
- 機械的寿命 — ≥100,000 サイクル
- 使用温度 — -25 ～ 105 °C
- 動作周波数 — 電気: 15 サイクル；機械: 60 サイクル
- 耐振動 — 周波数 10–55 Hz；振幅 1.5 mm；三方向
- はんだ付け性 — 浸漬部の >80% がはんだで覆われること；推奨はんだ温度: 235 ±5 °C（浸漬 2–3 s）
- はんだ耐熱性 — 浸漬はんだ: 260 ±5 °C（5 ±1 s）；手はんだ: 300 ±5 °C（2–3 s）
- 試験条件 — 周囲温度 20 ±5 °C；相対湿度 65 ±5 %；気圧 86–106 kPa
技術仕様
- 型式表示: FSK-20-001
- 電気定格: 0.1A @ 250VAC（代替 3A オプション）
- 作動力: 1.0–2.5 N
- 接触抵抗: ≤300 mΩ
- 絶縁抵抗: ≥100 MΩ（500 VDC）
- 耐電圧: 非接続端子間 500 V；端子と金属フレーム間 1500 V
- 電気寿命: ≥50,000 サイクル
- 機械寿命: ≥100,000 サイクル
- 使用温度範囲: -25 ～ 105 °C
- 動作周波数: 電気 15 サイクル；機械 60 サイクル
- 耐振動性: 10–55 Hz、振幅 1.5 mm
- はんだ付け性: >80% の被覆；推奨浸漬はんだ: 235 ±5 °C、2–3 s
- はんだ耐熱性: 浸漬 260 ±5 °C（5 ±1 s）；手はんだ 300 ±5 °C（2–3 s）
- 試験条件: 20 ±5 °C、65 ±5 % RH、86–106 kPa
- 認証: UL、cUL (CSA)、VDE、ENEC、CQC
