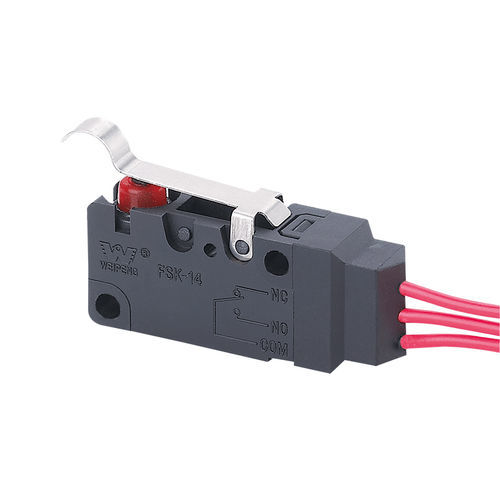

SPDTマイクロスイッチ FSK-14-5A-036

CQCC-US ULENEC

製品概要
制御および信号用途向けのサブミニチュア速動マイクロスイッチ。定格電流：5(2)Aおよび10(3)A。定格電圧：AC 125V / 250V、DC 30V。認証：UL、cUL (CSA)、VDE、ENEC、CQC。

寸法表
製品ページに掲載の寸法表画像を参照してください。

スイッチの技術特性（表）
ITEM / (技術パラメータ) / 値
1) (電気定格) / 0.1A 250VAC
2) (作動力) / 1.0 ~ 2.5N
3) (接触抵抗) / ≤ 300 mΩ
4) (絶縁抵抗) / ≥ 100 MΩ (500 VDC)
5) (耐電圧) (未接続端子間) / 500 V / 0.5 mA / 60 s
(端子と金属フレーム間) / 1500 V / 0.5 mA / 60 s
6) (電気寿命) / ≥ 50,000 サイクル
7) (機械寿命) / ≥ 100,000 サイクル
8) (動作温度) / -25 ~ 105 °C
9) (動作頻度) / (電気)：15サイクル；(機械)：60サイクル
10) (耐振動性) / 周波数：10 ~ 55 Hz；振幅：1.5 mm；三方向
11) (はんだ付け性) / 浸漬部の80%以上がはんだで覆われること；はんだ付け温度：235 ± 5 °C（浸漬時間）：2 ~ 3 s
12) (はんだ熱耐性) / （ディップはんだ）：260 ± 5 °C、5 ± 1 s；（手はんだ）：300 ± 5 °C、2 ~ 3 s
13) (試験条件) / 周囲温度：20 ± 5 °C；相対湿度：65 ± 5 % RH；気圧：86 ~ 106 kPa

仕様／技術データ

• 型番：FSK-14-5A-036
• 定格電流：5(2)A および 10(3)A
• 電気定格例：0.1A 250VAC
• 作動力：1.0 ~ 2.5 N
• 接触抵抗：≤ 300 mΩ
• 絶縁抵抗：≥ 100 MΩ（500 VDCにて測定）
• 耐電圧：未接続端子間 500 V、端子－金属フレーム間 1500 V；試験電流 0.5 mA、60 s
• 電気寿命：≥ 50,000 サイクル
• 機械寿命：≥ 100,000 サイクル
• 動作温度範囲：-25 °C ～ 105 °C
• 動作頻度：電気 15 サイクル、機械 60 サイクル
• 振動：10–55 Hz、振幅 1.5 mm、三方向
• はんだ付け性：浸漬部の >80% を覆うこと；はんだ温度 235 ± 5 °C、浸漬 2–3 s
• はんだ熱耐性：ディップはんだ 260 ± 5 °C（5 ± 1 s）；手はんだ 300 ± 5 °C（2–3 s）
• 試験条件：20 ± 5 °C、65 ± 5 % RH、86–106 kPa
• 認証：UL、cUL (CSA)、VDE、ENEC、CQC
