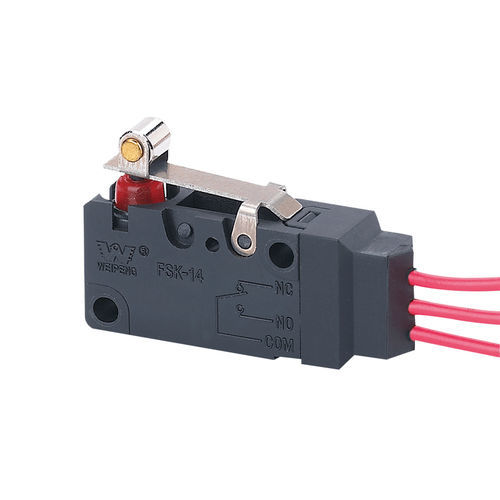

レバーマイクロスイッチ FSK-14-5A-035

SPDT防水・防塵性能過酷な環境用

製品概要
FSK-14-5A-035は、防水仕様のマイクロリミットスイッチで、モーメンタリー（瞬時）動作の従来型レバーと200mmのプリワイヤードケーブルを備えています。定格は最大で10A（125VAC/250VAC）程度の構成が想定され、位置検出や制御用途のシールされた小型アクチュエータとして適しています。

基本定格と認証

• 参照される電流オプション：5(2)A / 10(3)A
• 電圧：AC 125V / 250V、DC 30V
• 認証：UL、cUL (CSA)、VDE、ENEC、CQC

スイッチの技術特性

• 1 — 電気的定格 — 0.1A 250VAC
• 2 — 動作力 — 1.0 ~ 2.5 N
• 3 — 接触抵抗 — ≤ 300 mΩ
• 4 — 絶縁抵抗 — ≥ 100 MΩ (500 VDC)
• 5 — 耐電圧 — 未接続端子間：500 V / 0.5 mA / 60 s；端子と金属フレーム間：1500 V / 0.5 mA / 60 s
• 6 — 電気的寿命 — ≥ 50,000 サイクル
• 7 — 機械的寿命 — ≥ 100,000 サイクル
• 8 — 使用温度範囲 — -25 ~ 105 °C
• 9 — 動作頻度 — 電気的：15 サイクル/分；機械的：60 サイクル/分
• 10 — 耐振動性 — 周波数：10 ~ 55 Hz；振幅：1.5 mm；方向：3軸
• 11 — はんだ付け性 — 浸漬部分の>80%がはんだで覆われること；はんだ付け温度：235 ± 5 °C；浸漬時間：2 ~ 3 s
• 12 — はんだ熱耐性 — ディップはんだ：260 ± 5 °C（5 ± 1 s）；手はんだ：300 ± 5 °C（2 ~ 3 s）
• 13 — 試験条件 — 周囲温度：20 ± 5 °C；相対湿度：65 ± 5 % RH；気圧：86 ~ 106 kPa

環境に関する指針
環境条件は防水マイクロスイッチの選定に大きく影響します。大気中の汚染物質、接触する液体、要求される動作温度範囲を確認してください。過酷または重要な用途では、必要な温度範囲に対応したシール型スイッチを選定してください。高信頼性のマイクロスイッチは概ね-54 °C〜178 °Cで動作可能です。より大きな電流を必要とする用途（例：ポンプを駆動する液面スイッチ）では、125VACまたは250VACで20Aや25Aなどのより高い定格を持つスイッチを使用してください。

仕様 / 技術仕様

• 型番：FSK-14-5A-035（FSK-14シリーズの一部）
• データシートに記載の典型電流：5(2)A、10(3)A；例として125VAC/250VACで最大10Aまで
• 記載された電気的定格（試験値）：0.1A 250VAC
• 動作力：1.0 ~ 2.5 N
• 接触抵抗：≤ 300 mΩ
• 絶縁抵抗：≥ 100 MΩ (500 VDC)
• 耐電圧：500 V（回路間）、1500 V（金属フレーム間）指定の試験条件下
• 電気寿命：≥ 50,000 サイクル；機械寿命：≥ 100,000 サイクル
• 使用温度：-25 °C〜105 °C
• 振動：10 ~ 55 Hz、振幅 1.5 mm
• ディップおよび手はんだに関するはんだ付け性と熱耐性の詳細
• 試験環境条件：20 ± 5 °C；65 ± 5 % RH；気圧 86 ~ 106 kPa
• 認証：UL、cUL (CSA)、VDE、ENEC、CQC
