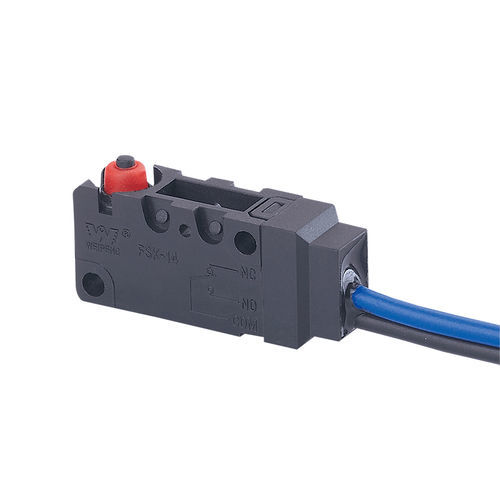

レバーマイクロスイッチ FSK-14-1X-5A-030-TD1.125SPST防水IP67
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- レバー
- 機能
- SPST
- 保護レベル
- UL, 防水, IP67
- 規格
- CQC, C-US UL
- その他の特徴
- AC, 破断, 再武装, 溶封, マイクロ
- 一次電流
5 A, 10 A
- 電圧
125 V, 250 V
- 直径/長さ
37.1 mm
(1.5 in)- 使用温度
最少: -25 °C
(-13 °F)最大: 85 °C
(185 °F)- 幅
10.3 mm
(0.4 in)- 高さ
15.9 mm
(0.6 in)
詳細
製品概要
寸法表
寸法表の画像は製品ページに掲載されています。
スイッチの技術的特性
仕様
- 型番: FSK-14-1X-5A-030-TD1.125 (FSK-14 Big シリーズ)
- 定格電流: 5(2)A / 10(3)A
- 定格電圧: AC 125V / 250V、DC 30V
- 認証: UL、cUL (CSA)、VDE、ENEC、CQC
- 主な用途: 操作盤、計装機器、小型電気機器など、コンパクトなスナップアクションスイッチを必要とする用途
寸法表
寸法表の画像は製品ページに掲載されています。
スイッチの技術的特性
- 電気定格（詳細）: 0.1A @ 250VAC
- 作動力: 1.0–2.5 N
- 接触抵抗: ≤ 300 mΩ
- 絶縁抵抗: ≥ 100 MΩ (500 VDC)
- 耐電圧: 非接続端子間 500 V (0.5 mA / 60 s)；端子と金属筐体間 1500 V (0.5 mA / 60 s)
- 電気寿命: ≥ 50,000 サイクル
- 機械寿命: ≥ 100,000 サイクル
- 使用温度: -25～105 °C
- 動作周波数: 電気 15 サイクル/分；機械 60 サイクル/分
- 振動耐性: 10–55 Hz、振幅 1.5 mm、三方向
- はんだ付け性: 浸漬部の ≥ 80% がはんだで被覆されること；リフローはんだ: 235±5 °C、浸漬時間 2–3 s
- はんだ耐熱性: ディップはんだ 260±5 °C、5±1 s；手はんだ 300±5 °C、2–3 s
- 試験条件: 周囲温度 20±5 °C；相対湿度 65±5% RH；大気圧 86–106 kPa
仕様
- 型番: FSK-14-1X-5A-030-TD1.125
- 電流: 5(2)A / 10(3)A
- 電圧: AC 125V / 250V；DC 30V
- 認証: UL、cUL (CSA)、VDE、ENEC、CQC
- 電気定格（詳細）: 0.1A @ 250VAC
- 作動力: 1.0–2.5 N
- 接触抵抗: ≤ 300 mΩ
- 絶縁抵抗: ≥ 100 MΩ (500 VDC)
- 耐電圧: 500 V/0.5 mA/60 s（非接続端子間）；1500 V/0.5 mA/60 s（端子と金属筐体間）
- 電気寿命: ≥ 50,000 サイクル
- 機械寿命: ≥ 100,000 サイクル
- 使用温度: -25～105 °C
- 動作周波数: 電気 15 サイクル/分；機械 60 サイクル/分
- 振動: 10–55 Hz、振幅 1.5 mm
- はんだ付け/耐熱性: ディップはんだ 260±5 °C 5±1 s；手はんだ 300±5 °C 2–3 s；はんだ付け性 ≥ 80 %；リフロー 235±5 °C 2–3 s
- 試験条件: 20±5 °C；65±5 % RH；86–106 kPa
