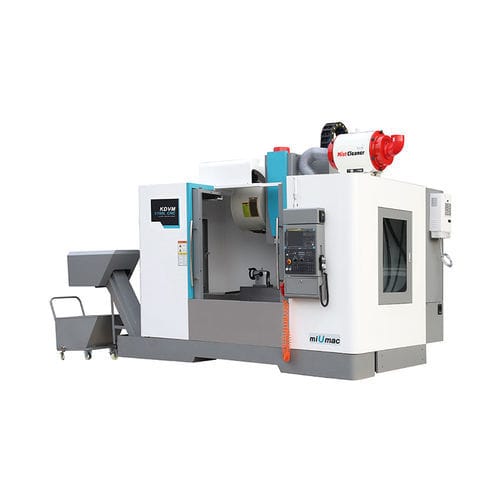

3軸マシニングセンタ KDVM1160L

縦型BT 4024ツールステーション

1.鋳造は樹脂で結合された砂から成り、自然な老化および二度人工的な老化プロセスの後で、それはよい精密および安定性を保証した。 2.XNYIZのための広いベース、強化された列の設計と精密直線的な方法は、マシンの良好なパフォーマンスと精度の安定性を確保し、彼らは両方の粗と仕上げ加工に適しています。 アイテム - ユニット - KDVM1160L 移動量 X軸移動量 - mm - 1100 Y軸移動量 - mm - 600 Z軸移動量 - mm - 600 主軸中心線からコラムガイドレール面までの距離 - mm - 650 主軸端面からワークテーブル面までの距離 - mm - 120-720 ワークテーブル テーブルサイズ - mm - 1200×600 T溝（幅×本数×間隔） - mm - 18×5×100 テーブル最大荷重 - kg - 800 スピンドルシステム 主軸テーパ径 - - BT40/Φ150 主軸回転数 - rpm - 8000 主軸電動機出力 - kW - 11/15 フィードシステム X/Y軸早送り速度 - m/min - 36/36 Z軸早送り速度 - m/min - 30 X/Y/Z軸モータトルク - Nm - 20/20/20 Xローラーリニアガイド - mm - 45 Y/Z ローラーリニアガイド - mm - 45 X/Y/Z 位置決め精度 - mm - ≤0.008/0.006/0.006 X/Y/Z繰り返し位置決め精度 - mm - ≤0.005/0.004/0.004 工具交換システム ツールマガジン容量 - 個 - 24 最大工具径（隣接/隣接スペース） - mm - Ф78/Ф120 工具最大重量 - kg - 8 工具最大長 - mm - 300 工具交換時間 (T-T) - 秒 - 2 その他 主軸アンロード方式 - - 空圧式 X/Y/Z軸モータ接続方式 - - ダイレクトタイプ 全体寸法(LxWxH) - - 3200x2300x2700 (チップコンベアなし) 機械重量 - t - 6.5 CNCシステム - - FANUC 0i MF（5）
