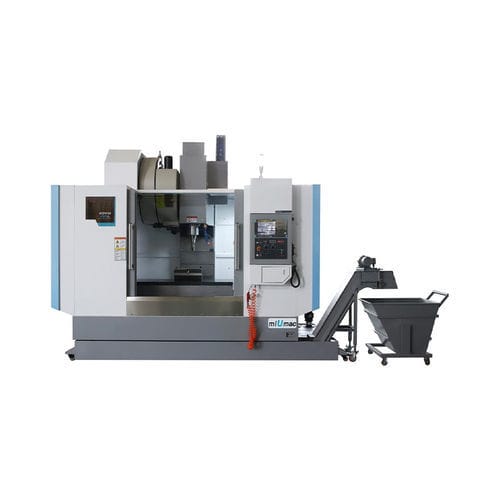

3軸マシニングセンタ KDVM1370L縦型BT 4024ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- ツールステーション数
- 24ツールステーション
- 関連機能
- 製粉
- 認証
- ISO 9001
- 応用
- 自動車産業用, 型用, 激しい使用に耐える
- その他の特徴
- 高性能, ダイレクトドライブ, 高精度
- X軸移動距離
1,300 mm
(51.18 in)- Y軸移動距離
700 mm
(27.56 in)- Z軸移動距離
700 mm
(27.56 in)- 回転速度
8,000 rpm
(50,265 rad.min-1)- 出力
11 kW, 15 kW
(14.96 hp, 20.39 hp)- X軸の移動速度
20 m/min
- Y軸の移動速度
20 m/min
- Z軸の移動速度
20 m/min
- 最大テーブル積載量
900 kg
(1,984 lb)- 最大ツール重量
8 kg
(17.6 lb)- 位置決め精度
0.008 mm
(0.00031 in)- 繰返し精度
0.008 mm
(0.00031 in)- ツール交換時間
2 s
- 総重量
9.5 t
(10.47 us ton)- 全長
3,850 mm
(151.6 in)- 全幅
2,770 mm
(109.1 in)- 全高
2,835 mm
(111.6 in)
詳細
鋳造は樹脂で結合された砂から成り、自然な老化および二度人工的な老化プロセスの後で、それはよい精密および安定性を保証した。
アイテム - ユニット - KDVM1370L
移動量
X軸移動量 - mm - 1300
Y軸移動量 - mm - 700
Z軸移動量 - mm - 700
主軸中心線からコラムガイドレール面までの距離 - mm - 752
主軸端面からワークテーブル面までの距離 - mm - 150-850
ワークテーブル
テーブルサイズ - mm - 1500×700
T溝（幅×本数×間隔）- mm - 18×5×145
テーブル最大荷重 - kg - 900
スピンドル方式
主軸テーパ径 - - BT40/Φ150
主軸回転数 - rpm - 8000
主軸電動機出力 - kW - 11/15
フィードシステム
X/Y/Z軸早送り速度 - m/min - 20/20/20
X/Y/Z軸モータトルク - Nm - 27/27/27
Xローラーリニアガイド - mm - 45
Y ローラーリニアガイド - mm - 45
Z ローラーリニアガイド - mm - 45
X/Y/Z 位置決め精度 - mm - ≤0.001/0.008/0.008
X/Y/Z繰り返し位置決め精度 - mm - ≤0.008/0.006/0.006
工具交換システム
ツールマガジン容量 - 個 - 24
最大工具径（隣接/隣接スペース） - mm - Ф78/Ф120
工具最大重量 - kg - 8
工具最大長 - mm - 300
工具交換時間 (T-T) - 秒 - 2
その他
主軸アンロード方式 - - 空圧式
X/Y/Z軸モータ接続方式 - - ダイレクトタイプ
全体寸法(LxWxH) - - 3850x2770x2835 (チップコンベア含まず)
機械重量 - t - 9.5
CNCシステム - - FANUC 0i MF（5）
---
