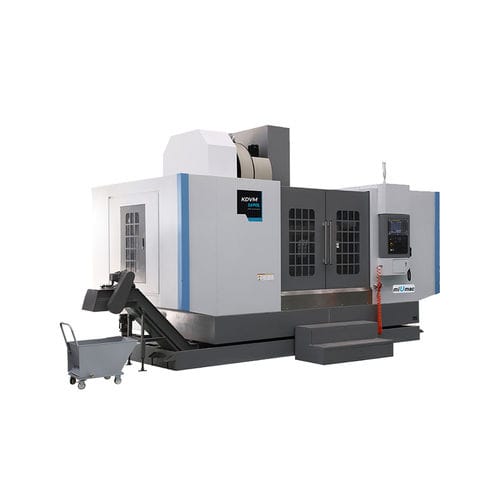

3軸マシニングセンタ KDVM1690L縦型BT 5024ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 50
- ツールステーション数
- 24ツールステーション
- 関連機能
- 製粉
- 認証
- ISO 9001
- 応用
- 自動車産業用, 型用, 激しい使用に耐える, 航空産業用
- その他の特徴
- 高性能, 高生産性, 高精度, 高精度カッティング, 高剛性
- X軸移動距離
1,600 mm
(62.99 in)- Y軸移動距離
900 mm
(35.43 in)- Z軸移動距離
700 mm
(27.56 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- 出力
15 kW, 18.5 kW
(20.39 hp, 25.15 hp)- X軸の移動速度
20 m/min
- Y軸の移動速度
20 m/min
- Z軸の移動速度
20 m/min
- 最大テーブル積載量
1,900 kg
(4,189 lb)- 最大ツール重量
18 kg
(39.7 lb)- 位置決め精度
0.02 mm
(0.00079 in)- 繰返し精度
0.012 mm
(0.00047 in)- ツール交換時間
4 s
- 総重量
15.5 kg
(34.17 lb)- 全長
4,640 mm
(182.7 in)- 全幅
3,450 mm
(135.8 in)- 全高
3,100 mm
(122 in)
詳細
1. 鋳物は樹脂結合砂で製造されており、自然熟成および2回の人工熟成工程を経て、高い精度と安定性が確保されています。
2. 幅広のベース、補強されたコラム設計、およびX/Y/Z軸用の高精度リニアガイドにより、機械の優れた性能と精度の安定性が確保されており、荒加工から仕上げ加工まで幅広く対応可能です。
3. プリテンション付きボールねじを採用しています。
---
