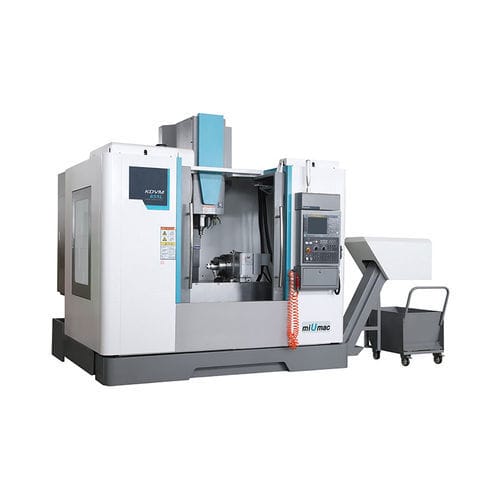

3軸マシニングセンタ KDVM855L縦型BT 4024ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- ツールステーション数
- 24ツールステーション
- 関連機能
- 製粉
- 認証
- ISO 9001
- 応用
- 自動車産業用, 型用, 金型工業用
- その他の特徴
- 高性能, ダイレクトドライブ, 高精度
- X軸移動距離
800 mm
(31.5 in)- Y軸移動距離
550 mm
(21.65 in)- Z軸移動距離
550 mm
(21.65 in)- 回転速度
8,000 rpm
(50,265 rad.min-1)- 出力
11 kW, 15 kW
(14.96 hp, 20.39 hp)- X軸の移動速度
48 m/min
- Y軸の移動速度
48 m/min
- Z軸の移動速度
36 m/min
- 最大テーブル積載量
800 kg
(1,764 lb)- 最大ツール重量
8 kg
(17.6 lb)- 位置決め精度
0.006 mm
(0.00024 in)- ツール交換時間
2 s
- 総重量
5.25 t
(5.79 us ton)- 全長
2,600 mm
(102.4 in)- 全幅
2,300 mm
(90.6 in)- 全高
2,700 mm
(106.3 in)
詳細
1.鋳造は樹脂結合された砂から成り、自然な老化および二度表面的な老化プロセスの後で、それはよい精密および安定性を保証した。
2.ワイドベース、強化された列の設計とX / Y / Zのための精密直線的な方法は、マシンの良好なパフォーマンスと精度の安定性を確保し、彼らは粗と仕上げ加工の両方に適しています。
旅行
主軸中心線からコラムガイドレール面までの距離 - mm - 595
主軸端からワークテーブル面までの距離 - mm - 120-670
ワークテーブル
テーブルサイズ - mm - 1000×550
T溝（幅×本数×間隔） - mm - 18×5×90
フィードシステム
X/Y/Z軸モータトルク - Nm - 20/20/20
Xローラーリニアガイド - mm - 35
Y/Z ローラーリニアガイド - mm - 45
X/Y/Z 繰り返し位置決め精度 - mm - ≤0.004
工具交換システム
最大工具径（隣接/隣接スペース） - mm - Ф78/Ф120
工具最大長 - mm - 300
その他
-
主軸アンロード方式 - - 空気式
CNCシステム - - FANUC 0i MF（5）
---
