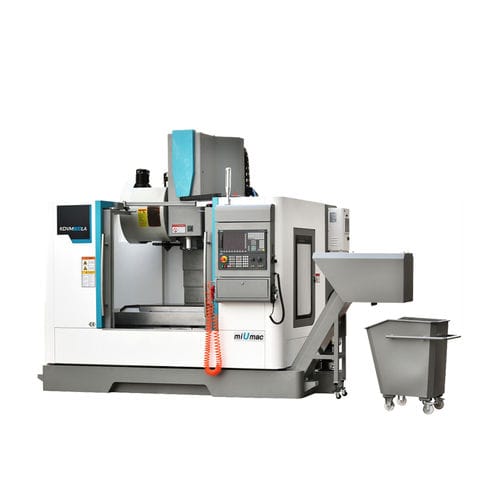

3軸マシニングセンタ KDVM800LA縦型BT 4024ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- ツールステーション数
- 24ツールステーション
- 関連機能
- 製粉
- 認証
- ISO 9001
- 応用
- 自動車産業用, 型用, 航空産業用, 金型工業用
- その他の特徴
- ダイレクトドライブ, 高精度
- X軸移動距離
800 mm
(31.5 in)- Y軸移動距離
520 mm
(20.47 in)- Z軸移動距離
520 mm
(20.47 in)- 回転速度
8,000 rpm
(50,265 rad.min-1)- 出力
11 kW, 15 kW
(14.96 hp, 20.39 hp)- X軸の移動速度
36 m/min
- Y軸の移動速度
36 m/min
- Z軸の移動速度
30 m/min
- 最大テーブル積載量
800 kg
(1,764 lb)- 最大ツール重量
8 kg
(17.6 lb)- 位置決め精度
0.006 mm
(0.00024 in)- 繰返し精度
0.04 mm
(0.00157 in)- ツール交換時間
2 s
- 総重量
5.35 t
(5.9 us ton)- 全長
2,600 mm
(102.4 in)- 全幅
2,300 mm
(90.6 in)- 全高
2,700 mm
(106.3 in)
詳細
鋳造は樹脂で結合された砂から成り、自然な老化および二度人工的な老化プロセスの後で、それはよい精密および安定性を保証した。
アイテム - ユニット - KDVM800LA
移動量
X軸移動量 - mm - 800
Y軸移動量 - mm - 520
Z軸移動量 - mm - 520
主軸中心線からコラムガイドレール面までの距離 - mm - 550
主軸端面からワークテーブル面までの距離 - mm - 150-670
ワークテーブル
テーブルサイズ - mm - 950×510
T溝（幅×本数×間隔） - mm - 18×5×100
最大テーブル荷重 - kg - 800
スピンドル方式
主軸テーパ径 - - BT40/Φ150
主軸回転数 - rpm - 8000
主軸電動機出力 - kW - 11/15
フィードシステム
X、Y軸早送り速度 - m/min - 36/36
Z軸早送り速度 - m/min - 30
X/Y/Z軸モータトルク - Nm - 20/20/20
Xボールリニアガイド - mm - 35
Y/Z ボールリニアガイド - mm - 35
X/Y/Z 位置決め精度 - mm - ≤0.006/0.006/0.006
X/Y/Z繰り返し位置決め精度 - mm - ≤0.004/0.004/0.004
工具交換システム
ツールマガジン容量 - 個 - 24
最大工具径（隣接/隣接スペース） - mm - Ф78/Ф120
工具最大重量 - kg - 8
工具最大長 - mm - 300
工具交換時間 (T-T) - 秒 - 2
その他
主軸アンロード方式 - - 空圧式
X/Y/Z軸モーター接続方式 - - ダイレクトタイプ
全体寸法(LxWxH) - - 2600x2300x2700 (チップコンベアなし)
機械重量 - t - 5.35
CNCシステム - - FANUC 0i MF（5）
---
