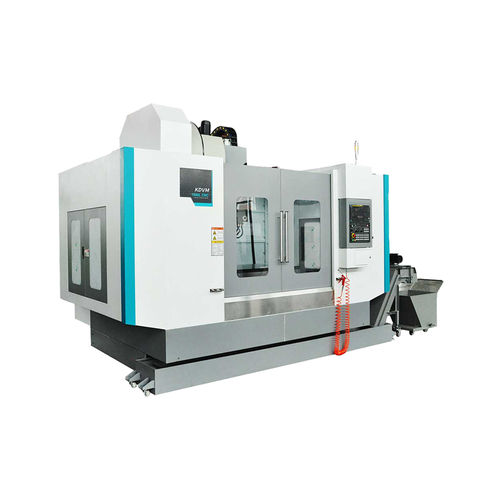

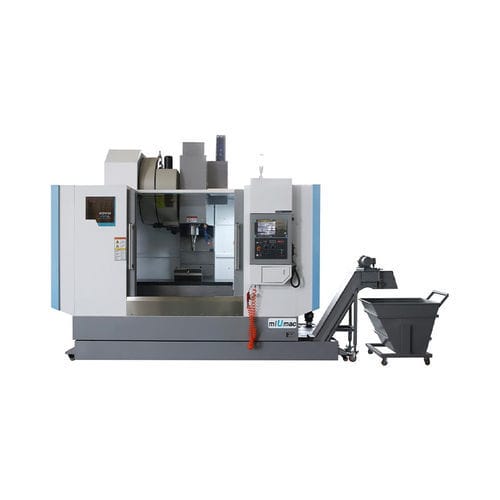

3軸マシニングセンタ KDVM1580L縦型BT 5024ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 50
- ツールステーション数
- 24ツールステーション
- 関連機能
- 製粉
- 認証
- ISO 9001
- 応用
- 自動車産業用, 型用, 激しい使用に耐える
- その他の特徴
- 高性能, 高生産性, 精密
- X軸移動距離
1,500 mm
(59.06 in)- Y軸移動距離
800 mm
(31.5 in)- Z軸移動距離
700 mm
(27.56 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- 出力
15 kW, 18.5 kW
(20.39 hp, 25.15 hp)- X軸の移動速度
20 m/min
- Y軸の移動速度
20 m/min
- Z軸の移動速度
20 m/min
- 最大テーブル積載量
1,500 kg
(3,307 lb)- 最大ツール重量
18 kg
(39.7 lb)- 位置決め精度
0.008 mm
(0.00031 in)- 繰返し精度
0.008 mm
(0.00031 in)- ツール交換時間
4 s
- 総重量
13 kg
(28.66 lb)- 全長
3,900 mm
(153.5 in)- 全幅
3,275 mm
(128.9 in)- 全高
3,150 mm
(124 in)
詳細
CNC立形マシニングセンター
鋳造は樹脂結合された砂から成り、自然な老化および二度人工的な老化プロセスの後で、それはよい精密および安定性を保証した。
項目-ユニット- KDVM1580L
X軸移動量 - mm - 1500
Y軸移動量 - mm - 800
Z軸移動量 - mm - 700
主軸中心線からコラムガイドレール面までの距離 - mm - 950
主軸端面からワークテーブル面までの距離 - mm - 180-880
テーブルサイズ - mm - 1700×800
T溝（幅×本数×間隔） - mm - 22×5×150
最大テーブル荷重 - kg - 1500
主軸テーパ径 - - BT50/Φ155
主軸回転数 - rpm - 6000
主軸電動機出力 - kW - 15/18.5
X/Y/Z軸早送り速度 - m/min - 20/20/20
X/Y/Z軸モータトルク - Nm - 27/27/27
Xローラーリニアガイド - mm - 55
Y ローラーリニアガイド - mm - 45
Z ローラーリニアガイド - mm - 55
X/Y/Z 位置決め精度 - mm - ≤0.001/0.008/0.008
X/Y/Z繰り返し位置決め精度 - mm - ≤0.008/0.006/0.006
ツールマガジン容量 - 24本
最大工具径（隣接/隣接スペース） - mm - Ф112/Ф200
工具最大重量 - kg - 18
工具最大長 - mm - 300
工具交換時間 (T-T) - 秒 - 4
主軸アンロード方式 - - 空圧式
X/Y/Z軸モーター接続方式 - - ダイレクトタイプ
全体寸法(LxWxH) - - 3900x3275x3150(チップコンベア含まず)
機械重量 - t - 13
CNCシステム - - FANUC 0i MF（5）
---
