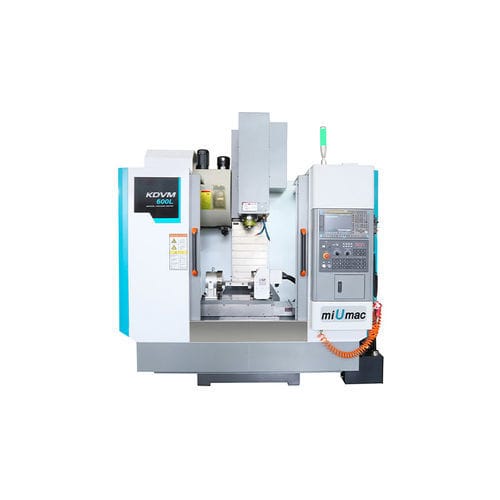

3軸マシニングセンタ KDVM600L縦型コラム型BT 40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- コラム型
- スピンドル
- BT 40
- ツールステーション数
- 24ツールステーション
- 関連機能
- 製粉
- 認証
- ISO 9001
- 応用
- 自動車産業用, 型用, 航空産業用, 小部品製造
- その他の特徴
- 高性能, ダイレクトドライブ, 精密
- X軸移動距離
600 mm
(23.62 in)- Y軸移動距離
400 mm
(15.75 in)- Z軸移動距離
560 mm
(22.05 in)- 回転速度
8,000 rpm
(50,265 rad.min-1)- 出力
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- X軸の移動速度
48 m/min
- Y軸の移動速度
48 m/min
- Z軸の移動速度
30 m/min
- 最大テーブル積載量
300 kg
(661 lb)- 最大ツール重量
8 kg
(17.6 lb)- 位置決め精度
0.006 mm
(0.00024 in)- ツール交換時間
2 s
- 総重量
4.6 t
(5.07 us ton)- 全長
2,200 mm
(86.6 in)- 全幅
2,105 mm
(82.9 in)- 全高
2,660 mm
(104.7 in)
詳細
広いベース、強化されたコラム設計とX / Y / Zのための精密リニアウェイマシンの良好なパフォーマンスと精度の安定性を確保し、それらは両方の粗と仕上げmachining.Pretensionボールねじの使用に適しています。
トラベル
主軸中心線からコラムガイドレール面までの距離 - mm - 480
主軸端面からワークテーブル面までの距離 - mm - 170～730
ワークテーブル
テーブルサイズ - mm - 700×420
T溝(幅×本数×間隔) - mm - 18×3×125
フィードシステム
-
X/Y軸早送り速度 - m/min - 48/48
X/Y/Z軸モータトルク - Nm - 11/11/11
X/Y ボールリニアガイド - mm - 30
Zボールリニアガイド - mm - 35
X/Y/Z軸繰り返し位置決め精度 - mm - ≤0.004/≤0.004/≤0.004
工具交換システム
最大工具径（隣接/隣接スペース） - mm - Ф78/Ф120
最大工具長 - mm - 300
その他
主軸アンロード方式 - - 空圧式
CNCシステム - - FANUC 0i MF（5）
---
