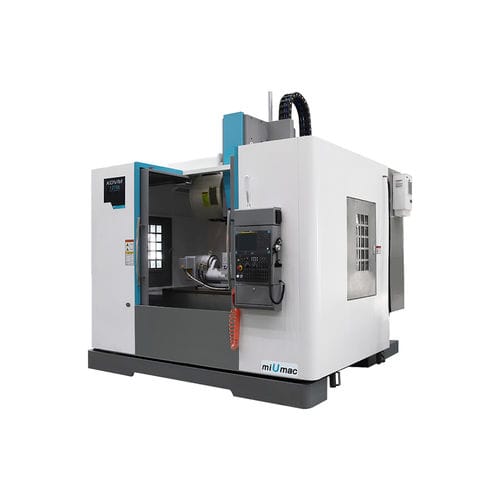

3軸マシニングセンタ KDVM1270L縦型BT 4024ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- ツールステーション数
- 24ツールステーション
- 関連機能
- 製粉
- 認証
- ISO 9001
- 応用
- 自動車産業用, 型用, 航空産業用, 宇宙産業用
- その他の特徴
- 高性能, 高生産性, 高精度, 高剛性, CE
- X軸移動距離
1,200 mm
(47.24 in)- Y軸移動距離
700 mm
(27.56 in)- Z軸移動距離
700 mm
(27.56 in)- 回転速度
8,000 rpm
(50,265 rad.min-1)- 出力
11 kW, 15 kW
(14.96 hp, 20.39 hp)- X軸の移動速度
36 m/min
- Y軸の移動速度
36 m/min
- Z軸の移動速度
30 m/min
- 最大テーブル積載量
1,000 kg
(2,205 lb)- 最大ツール重量
8 kg
(17.6 lb)- 位置決め精度
0.008 mm
(0.00031 in)- 繰返し精度
0.005 mm
(0.0002 in)- ツール交換時間
2 s
- 総重量
8.8 kg
(19.4 lb)- 全長
3,360 mm
(132.3 in)- 全幅
3,450 mm
(135.8 in)- 全高
2,950 mm
(116.1 in)
詳細
CNC立形マシニングセンター
1.鋳造は樹脂結合された砂から成り、自然な老化および二度人工的な老化プロセスの後で、それはよい精密および安定性を保証した。
2.XNYIZのための広いベース、強化された柱の設計と精密リニア方法は、マシンの良好なパフォーマンスと精度の安定性を確保し、それらは両方の粗と仕上げ加工に適しています。
アイテム - ユニット - KDVM1270L
X軸移動量 - mm - 1200
Y軸移動量 - mm - 700
Z軸移動量 - mm - 700
主軸中心線からコラムガイドレール面までの距離 - mm - 770
主軸端面からワークテーブル面までの距離 - mm - 190-890
テーブルサイズ - mm - 1360×700
T溝（幅×本数×間隔） - mm - 18×5×120
テーブル最大荷重 - kg - 1000
主軸テーパ径 - - BT40/Φ150
主軸回転数 - rpm - 8000
主軸電動機出力 - kW - 11/15
X/Y軸早送り速度 - m/min - 36/36
Z軸早送り速度 - m/min - 30
X/Y/Z軸モータトルク - Nm - 20/20/20
Xローラーリニアガイド - mm - 45
Y/Z ローラーリニアガイド - mm - 45
X/Y/Z 位置決め精度 - mm - ≤0.008/0.006/0.006
X/Y/Z繰り返し位置決め精度 - mm - ≤0.005/0.004/0.004
ツールマガジン容量 - 個 - 24
最大工具径（隣接/隣接スペース） - mm - Ф78/Ф120
工具最大重量 - kg - 8
工具最大長 - mm - 300
工具交換時間 (T-T) - 秒 - 2
主軸アンロード方式 - - 空圧式
X/Y/Z軸モーター接続方式 - - ダイレクトタイプ
全体寸法(LxWxH) - - 3360x3450x2950 (チップコンベアなし)
機械重量 - t - 8.8
CNCシステム - - FANUC 0i MF（5）
---
