KAPPの内径研削機

ピンの速度: 9,500 rpm
研削砥石の直径 : 60 mm - 350 mm

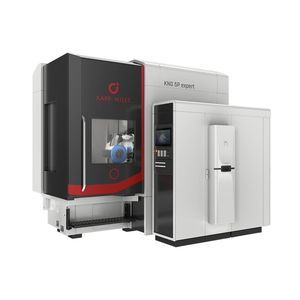

... br>KNG 5P expert は、外歯および内歯の精密 研削を目的とした歯車 研削盤です。コンパクトな機械コンセプトにより、高い段取り効率と柔軟な生産対応を両立します。直接駆動の 研削主軸は直径60～350 mmの砥石に対応し、最高9,500 rpmで回転します。ダイヤモンドドレッシング工具の交換のため、ドレッシング主軸は人間工学的にアクセスしやすい位置へ旋回します。開放式のスイベル軸による5軸補間で、複雑な補正を効率的かつほぼねじれなく二面 研削で実現します。電動直接駆動で深穴を持つ大型の回転テーブルは ...

... により、高い熱安定性と剛性が実現されています。本質的に剛性の高い機械ベースにより、工場床へのアンカー固定を必要とせず、簡単に設置が可能です。 ドレッシングスピンドルおよび 研削スピンドルには、最先端のダイレクトドライブが搭載されています。機能性と人間工学を兼ね備えた新しい機械設計と、革新的で使いやすいインターフェースが相まって、 研削プロジェクトの設定や最適化においてユーザーを強力にサポートします。 高性能な技術オプションと用途に特化したアライメント・測定装置により、ロットサイズ1であっても最高の品質を ...

... ZEシリーズの歯形 研削盤は、外歯車および内歯車の高精度加工に使用されます。この機械のコンセプトは、最高の品質、非常に直感的な操作性、そしてコンパクトな設計を特徴としています。 本機には、ドレッサー、カウンターサポート、一体型測定装置、バランス調整ユニット、およびインボリュートプロファイルの 研削・測定用包括的なソフトウェアが装備されており、幅広い用途の加工が可能です。 大きく開くドアによる優れたアクセス性と、工場フロアからの操作が可能であるため、単品加工や小規模な量産におけるセットアップが容易です ...

... VXシリーズのプロファイル 研削盤は、製造される歯車の最終品質に関する最も厳しい要件を満たすのに極めて適しています。この工程では、ドレッシング可能な工具と、ドレッシング不可能なCBN工具の両方を使用することができます。 研削アダプターには2本の交換可能な 研削スピンドルを取り付けることができるため、1回のワークセットアップで荒 研削用工具と仕上げ 研削用工具を順次使用して切削工程を行うことが可能です。あるいは、1回のセットアップで複数の歯車を加工することもできます。 ドレッシング可能な工具の使用に対応した ...

... 確保すると同時に、セットアップ時間と加工時間を短縮します。 ZP Bモデルの主な特徴 外歯車および基準面の 研削 補助スピンドルによる内面および外面円筒 研削 1回のセットアップでの穴および端面の加工 最大先端直径 - 1,000～3,000 mm 最大ワーク長 - 1,700 (2,050) mm 最大モジュール - 40 (50) mm 最大面幅 - 1,000～2,000 mm 研削ヘッドの旋回範囲 ...

... シリーズは、大モジュールの高精度な内歯車のプロファイル 研削用に設計されたプロファイル 研削盤です。風力分野などの量産用途に対応するため、剛性と 研削能力の向上を目的に開発されています。 研削スピンドルの支持部に重点を置いた重量級の内 研削ユニットにより、工程の安定性を確保します。測定装置は 研削ヘッドに恒久的に組み込まれており、段取り時間の短縮と生産時の再現性向上に寄与します。

主な特長

• 内歯車のプロファイル研削
• 同心度管理のための傾き補償（ワブル

... わせ
最大モジュール: 50 mm
最大歯幅: 1,000（1,500 / 2,000）mm
研削ヘッドの回転範囲: -45°〜+120°
* 上記値は外歯の 研削を基準としています。内歯 研削の値はZP I型の仕様を参照してください。

仕様

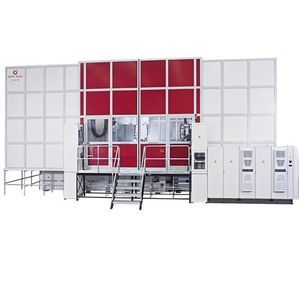

• 機械種別：歯車プロファイル研削盤（ZP E/Iシリーズ）
• 研削柱：独立した2基
• 共通回転テーブルと共有周辺装置
• 外歯に適合（上記値）；内歯はZP
