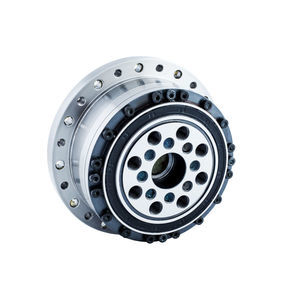

ホロー歯車減速機

回転速度: 2,000 rpm - 6,000 rpm
バックラッシュ: 0.13 ° - 0.2 °
縮小率: 3 unit - 512 unit

... SPLNは、優れたヘリカルギア技術を維持しながら、柔軟な出力中空軸オプションを提供します。SPLNは、精密モーション関連の製造アプリケーションでカスタマイズされた接続が要求される場合に適したギアボックスのソリューションです。 オプション 合成グリース、低温グリースが使用可能です。 アダプターフランジ ...

... はじめにデファレンシャルギヤFDSシリーズは、コンバインドタイプとコンポーネントタイプに分けられます。コンバインドタイプは、差動機構の一体化を図り、装置への組込みが容易で、ハウジングにはトランスミッションギヤ、プーリ等を直接取り付けることができます。FDSシリーズのコンバインドタイプは、パンケーキコンポーネントタイプと4つのコアコンポーネントを共有していますが、コンバインドタイプにはフロントとリアのシーリングフランジとサポートベアリングが追加されています。FDSシリーズは、カップタイプのFSGシリーズと同じ作動原理で作動します。パンケーキフレックススプラインの形状は、カップフレックススプラインのベースの断面と同じで、ウェーブジェネレーターベアリングは2列に配置され、円形スプラインとフレックススプラインの歯幅は、より高いトルク容量に対応するために大きくなっています。さらに、パンケーキタイプには、出力軸との接続用にフレクスプラインと同じ歯数のサーキュラースプラインが追加で組み込まれています。高トルク出力が可能回転精度、位置決め精度に優れる同軸入出力軸アライメント調整軸と出力軸の減速比を高くすることで、調整トルクを抑えながら精密な微小調整が可能カラー印刷機のローラーの位相調整に使用されています。許容最大トルク許容最大入力回転速度(r/min)許容平均入力回転速度(r/min)質量(kg)NmkgfmNmkgfmNmkgfmFDS-14-50-CJ504.40.455.40.555.40.5513.71.4360025000.2FDS-14-88-CJ885.90.69.819.8119.62360025000.2FDS-14-100-CJ1007.80.813.71.49.8119.62360025000.2FDS-14-110-CJ1107.80.813.71.49.8119.62360025000.2FDS-17-50-CJ50151.6202.1202.1414.2360025000.4FDS-17-80-CJ80202.1252.5242.5454.6360025000.4FDS-17-100-CJ100242.5333.4262.7565.8360025000.4FDS-17-120-CJ120242.5404.1262.7606.2360025000.4FDS-20-50-CJ50252.5343.5343.5697360025000.6FDS-20-80-CJ80343.5414.2414.2727.3360025000.6FDS-20-100-CJ100404.1535.4495949.6360025000.6FDS-20-128-CJ128404.1676.849510210.4360025000.6FDS-20-160-CJ160404.1777.9495868.8360025000.6FDS-25-50-CJ50394555.6555.610811360025001FDS-25-80-CJ80565.7697.069712212.4360025001FDS-25-100-CJ100676.8919.3919.316016.3360025001FDS-25-120-CJ120676.8108111081119019.4360025001FDS-25-160-CJ160676.813513.81081117217.6360025001FDS-25-200-CJ200676.8147151081117217.6360025001FDS-32-50-CJ50767.8108111081121622360023002FDS-32-78-CJ7810811137141371424525360023002FDS-32-100-CJ10013714176181761832333360023002FDS-32-131-CJ13113714255262162245146360023002FDS-32-157-CJ15713714294302162250051360023002FDS-32-200-CJ20013714314322162237238360023002FDS-32-260-CJ26013714314322162237238360023002FDS-40-50-CJ5013714196201962035336330020003.6FDS-40-80-CJ8019620245252452543144330020003.6FDS-40-100-CJ10025526314323143254956330020003.6FDS-40-128-CJ12829430392403924068670330020003.6FDS-40-160-CJ16029430461474514681383330020003.6FDS-40-200-CJ20029430529544514674576330020003.6FDS-40-258-CJ25829430627644514674576330020003.6FDS-50-80-CJ8036337441454414578480300017007.2FDS-50-100-CJ1004704857859578591019104300017007.2FDS-50-120-CJ1205595769671696711225125300017007.2FDS-50-160-CJ1605595783385833851470150300017007.2FDS-50-200-CJ2005595796098843861411144300017007.2FDS-50-242-CJ242559571176120843861411144300017007.2FDS-65-78-CJ7874576921949219416171652200140014FDS-65-104-CJ10410701091340137134013723602412200140014FDS-65-132-CJ13210701091650168157016028902952200140014FDS-65-158-CJ15810701091970201157016034503522200140014FDS-65-208-CJ20810701092180222157016025902642200140014FDS-65-260-CJ26010701092200224157016025902642200140014FDS-80-80-CJ8013201351640167164016728702932000120026FDS-80-96-CJ9616601692050209205020935903662000120026FDS-80-128-CJ12823002352820288283028949605062000120026FDS-80-160-CJ16023502403380345313031959406062000120026FDS-80-194-CJ19423502404300439313031969007042000120026FDS-80-258-CJ25823502404350444313031951705282000120026FDS-80-320-CJ32023502404350444313031951705282000120026Key ...

縮小率: 50, 80, 100, 120 unit
重量: 0.51 kg - 4.6 kg

... はじめにLCSG-RDBハーモニック減速機シリーズは、FSG-Iプラットフォームに基づいて設計されており、お客様にモータを直接接続することができます。あらかじめ設計されたモータシャフト接続穴とモータ取り付けフランジを備え、減速機は工場で特殊潤滑グリースで内部シールされています。このシリーズは通常、固定円形スプライン端と出力フレックススプライン端を採用し、運転中にモータに直接連結します。モータの直接接続とカスタムシーリングフランジを必要とするアプリケーションに卓越した利便性を提供します - お客様は、調達後すぐに使用できるように、ねじでモータ接続を固定するだけです。この設計は、ダイレクトドライブの要件を持つユーザーのために、シーリングの完全性を維持しながら、統合を合理化します。FSGシリーズの設計に基づくシールされたフランジと加工済みのモーターシャフト接続穴を特長とするカスタムフランジ加工の必要性を排除することで、お客様の取り付けを大幅に簡素化優れた回転精度と位置精度を実現同軸入出力構成仕様起動トルクc ...

縮小率: 50, 80, 100 unit
重量: 0.37 kg - 3.35 kg

... 紹介 FSDシリーズのハーモニックギアは、超短カップ型フレックススプライン構造設計を採用しており、FSGシリーズと比較して軸方向の長さを約50％短縮しています。これは、極端なコンパクトさと軽量化を必要とするアプリケーション向けに特別に設計されています。 近年、ヒューマノイドロボット、航空宇宙システム、LCDパネルおよび半導体製造装置などの新興分野では、生産ラインシステムの厳しい空間制約の下で超薄型ソリューションを追求しています。 ハーモニックギアトランスミッションの軽量でコンパクトな特徴に基づいて、FSDシリーズは従来の製品の実績ある性能を維持しながら、大胆な構造革新を実施することで市場の需要に応えています。 特徴 - ...

回転速度: 0 rpm - 8,500 rpm
縮小率: 50 unit - 160 unit
重量: 0.41 kg - 9.62 kg

... 概要
INFRANOR のハーモニック（ストレインウェーブ）減速機は、1 段で高い減速比を実現し、コンパクトな設計を特徴とします。特許取得済みの SP 歯形を採用し、剛性を高め、バックラッシュを最小化します。中空軸（大口径）、実軸、リジッドジョイントの各機種を揃え、ロボット、CNC 工作機械、航空宇宙用アクチュエータなど、コンパクトで高精度な減速が求められる用途に適しています。

主な特長

• 減速比：50〜160
• 質量・体積削減：標準ギア比と比較して最大50%軽量・小型化
• 伝達精度：最小50秒角、繰返し位置決め

回転速度: 0 rpm - 8,500 rpm
縮小率: 50 unit
重量: 0.49, 0.66, 0.84, 1.4, 2.7 kg

... 高減速比と高精度、コンパクト性を両立 高減速比を1段で実現するハーモニックギヤ、ひずみ波ギヤ。 特許取得の「SPギア歯形」を採用し、高精度、高剛性、ゼロバックラッシを実現しています。 ロボット用途、CNC工作機械、航空宇宙用途など、高減速比が要求され、スペースが限られ、取り付けが容易な主要産業に最適です。 大口径中空シャフト、ソリッドシャフト、リジッドジョイント設計のいずれであっても、適切なソリューションが必ず見つかります。 > 軽量：標準的なギアに比べ、体積と重量を最大50％削減。 > 50秒角の伝達精度、5秒角の繰り返し位置決め精度 > ...
